6.3.13 可编程软启动（SS 引脚）

软启动特性有助于转换器逐渐到达稳态工作点。为减少启动应力和浪涌，该器件将误差放大器基准电压调节为 SS 引脚电压或 TRK 引脚电压 (VTRK)，以较低者为准。

在 VCC 引脚超过 VVCC-UVLO 后，内部 20μA 软启动 (ISS) 电流导通达 120μs。ISS 逐渐增加外部软启动电容器 (CSS) 上的电压。这会导致输出电压逐渐上升。

在 FPWM 模式下，当 SS 引脚电压低于 1.5V 时，器件会强制进行二极管仿真。当 SS 引脚电压大于 1.5V 时，器件会将高侧负电流限制阈值从 VZCD-DE 更改为 VI-HS-NEG。

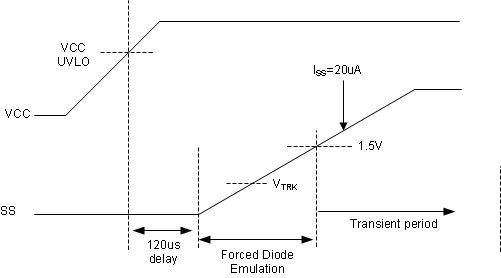

LM51231-Q1 软启动和平切换稳到 FPWM图 6-12 软启动和平切换稳到 FPWM

在升压拓扑中，软启动时间 (tSS) 随输入电源电压而变化，因为升压输出电压等于开始软启动开关时的升压输入电压。升压拓扑中 tSS 的计算公式为 方程式 10。

方程式 10. tSS=VTRK×CSS20μA×1-VSUPPLYVLOAD

通常，建议选择足够长的软启动时间，以便转换器可以在不进入过流状态的情况下启动。如果器件在汽车应用中用于预升压通道，建议使用 100pF CSS 的软启动电容器，以尽快达到稳定状态。

器件还具有内部 SS 至 FB 钳位 (VSS-FB)，用于将 SS 钳位在 FB 上方 55mV 处，并在连续 256 个开关周期出现电流限制时激活。如果出现连续 32 个开关周期而又没有超过电流限制阈值，SS 至 FB 钳位会停用。该钳位有助于在输出短路或过载情况下更大限度地减少浪涌。当 SS 大于 1.5V 时，器件可进入深度睡眠模式。不建议将 SS 下拉以停止开关。
