7.2.3 应用理念

对于要求成本更低且传导损耗更小的应用，可以使用电感器直流电阻 (DCR) 来检测电感器电流，而不是使用检测电阻。RDCRC 和 CDCRC 必须满足 方程式 15 才能匹配时间常数。

LM51231-Q1 DCR 电流检测图 7-2 DCR 电流检测
方程式 15. LMRDCR=RDCRC×CDCRC

如果需要，可以使用外部电路对额外的 PGOOD 延迟进行编程。

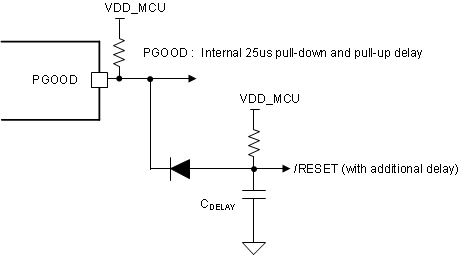

LM51231-Q1 额外的 PGOOD 延迟图 7-3 额外的 PGOOD 延迟
