7.13.2 发送器的天线辐射方向图

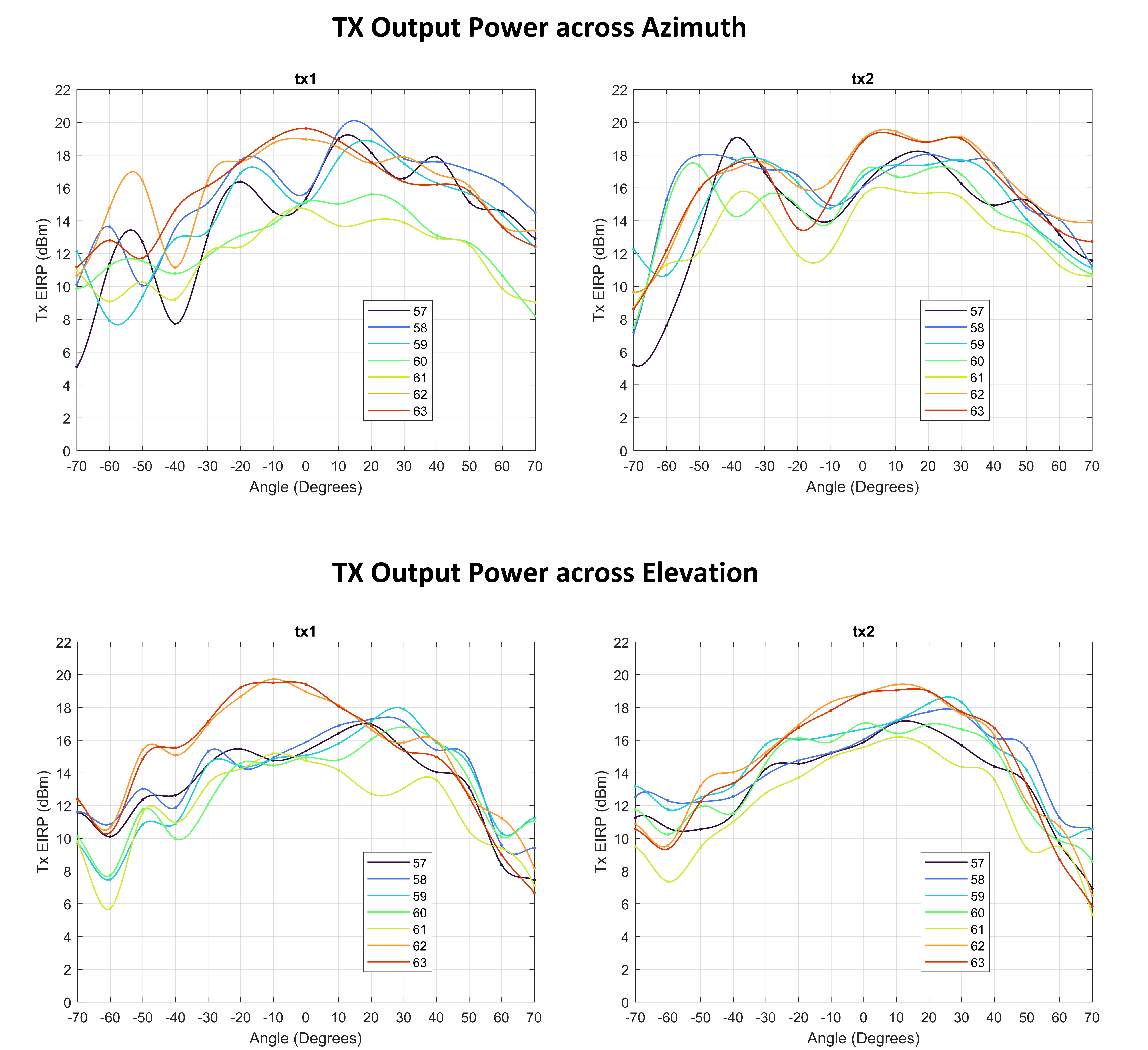

图 7-10 展示了方位角和仰角平面中两个发送器的典型天线辐射方向图。Y 轴显示 0dB 回退设置的平均 EIRP（以 dBm 为单位），X 轴显示角度（以度为单位）。

IWRL6432AOP 发送器天线辐射方向图图 7-10 发送器天线辐射方向图
