6.3.1.2 3D 显示

对于视频输入接口上的 3D 源，当输入到 DLPC34xx 控制器时，图像必须是帧顺序输入 (L、R、L、...)。在将图像输入到控制器之前，必须由外部电子元器件完成 3D 图像解包并将其转换为帧顺序输入所需的任何处理。每个 3D 源帧输入必须包含由 VSYNC 分隔的单个眼数据帧，其中眼帧包含单个左眼或右眼的图像数据。控制器的信号 3DR 输入指示输入帧针对的是左眼还是右眼。

每个 DMD 帧的显示速率和输入接口帧速率相同。下面的图 6-1 显示了 50Hz 或 60Hz 3D HDMI 源帧、DLPC34xx 控制器输入接口和 DMD 的典型时序。通常，通过 HDMI 接口发送的视频帧会将左右内容打包到同一视频帧中。可以选择将 GPIO_04 发送到系统 PCB 上的发送器，以无线方式将同步信号传输到 3D 眼镜（通常是 IR 同步信号）。然后，眼镜与显示的 DMD 图像同相。或者，3D 眼镜操作 部分介绍了如何改用 DLP 链路脉冲。

DLPC3478 3D 显示左右帧时序
(1) 左= 1、右= 0
(2) 3DR 必须在 VSYNC 之前至少 1ms 切换

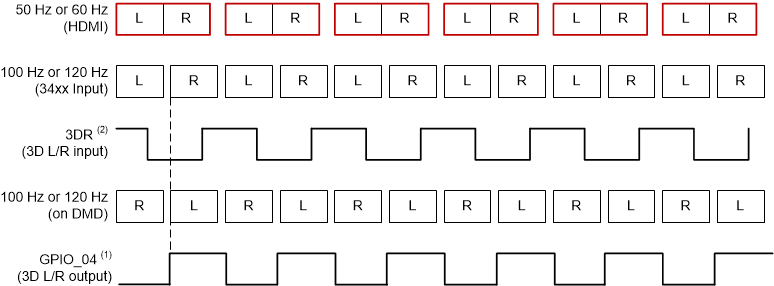

图 6-1 3D 显示左右帧时序
