6.3.1.3.1 PDATA 总线 - 并行接口位映射模式
DLPC3478 RGB-888 和 YCbCr-888 I/O 映射图 6-2 RGB-888 和 YCbCr-888 I/O 映射

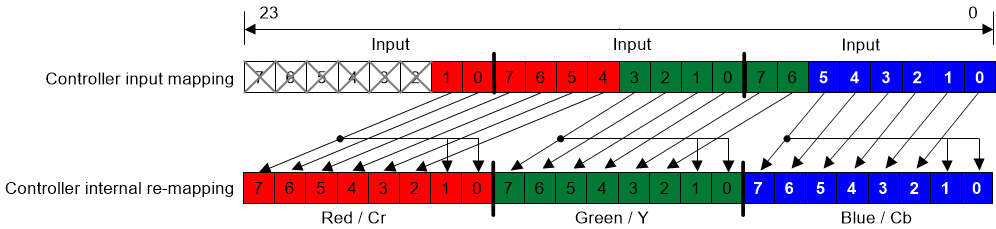

DLPC3478 RGB-666 和 YCbCr-666 I/O 映射图 6-3 RGB-666 和 YCbCr-666 I/O 映射

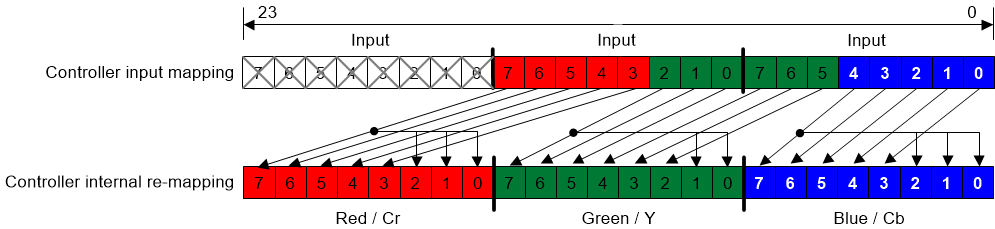

DLPC3478 RGB-565 和 YCbCr-565 I/O 映射图 6-4 RGB-565 和 YCbCr-565 I/O 映射
DLPC3478 16 位 YCbCr-880 I/O 映射图 6-5 16 位 YCbCr-880 I/O 映射
DLPC3478 8 位 RGB-888 或 YCbCr-888 I/O 映射图 6-6 8 位 RGB-888 或 YCbCr-888 I/O 映射

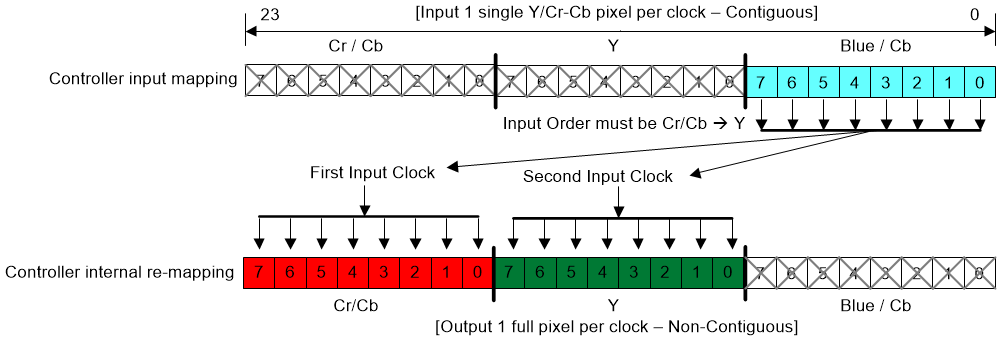

DLPC3478 8 位串行 YCbCr-422 I/O 映射图 6-7 8 位串行 YCbCr-422 I/O 映射
