5.14 BT656 接口一般时序要求

DLPC34xx 控制器输入接口支持业界通用 BT.656 并行视频接口。有关详细的接口时序要求，请参阅相应的 ITU-R BT.656 规范。(2)
最小值最大值单位
ƒcllPCLK 频率1.033.5MHz
tp_clkperPCLK 周期50% 基准点29.851000ns
tp_clkjitPCLK 抖动最大 fclock请参阅(1)
tp_whPCLK 脉冲持续时间（高电平）50% 基准点10.0ns
tp_wlPCLK 脉冲持续时间（低电平）50% 基准点10.0ns
tp_su建立时间 – 在 PCLK 有效边沿之前的 PDATA(7:0)50% 基准点3.0ns
tp_h保持时间 – 在 PCLK 有效边沿之后的 PDATA(7:0)50% 基准点0.9ns
tt转换时间 – 所有信号20%至 80%基准点（上升信号）
80% 至 20% 基准点（下降信号）		0.23.0ns
(1) 用以下公式计算时钟抖动（以 ns 为单位）：抖动 = [1 / ƒclock – 5.76ns]。时钟抖动必须维持建立时间及保持时间。BT.656 数据位必须映射到 DLPC34xx PDATA 总线，如图 5-9 所示，BT.656 总线模式 YCbCr 4:2:2 源 PDATA (23:0) 映射。
(2) BT.656 接口通过 PCLK 有效边沿上的 PDATA(7:0)，接受每种颜色 8 位、4:2:2 YCbCr 数据（根据行业标准编码）。请参阅图 5-9。

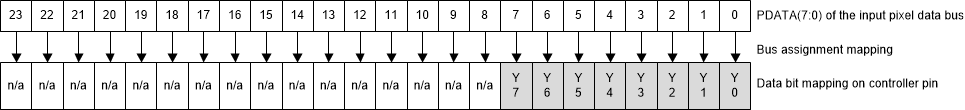

DLPC3478 BT.656 接口模式位映射图 5-9 BT.656 接口模式位映射
