6.3.2.2 内部图形模式

内部和外部图形模式之间存在两个主要区别：

  • 内部图案模式仅支持 1D 图案；也就是说，图案数据在 DMD（图 6-12、图 6-13）的整个行或列中是相同的。
  • 内部图形模式使用户无需用外部处理器在每帧生成和发送图形，从而设计一个简单的系统。在内部图形模式下，闪存中预加载一行或一列图形，并向 DLPC3478 控制器发送一条命令以显示图形。有关如何创建图形，将图形保存在闪存中以及将图形从闪存加载到 DLPC3478 控制器内部存储器的实施详细信息，请参阅软件编程人员指南。

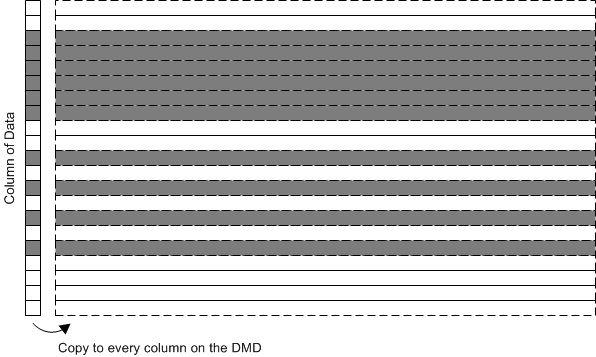

DLPC3478 列复制图 6-12 列复制

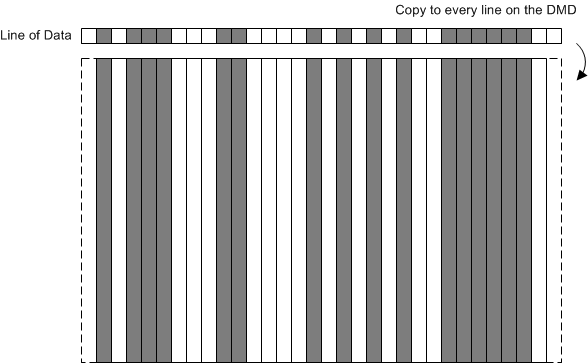

DLPC3478 行复制图 6-13 行复制

内部图形模式还提供了两种配置来触发图形显示：自由运行模式（如图 6-14 所示）和触发模式（如图 6-15 所示）。
