6.10.5.18.1 CPTS 时序要求

请参阅图 6-100
编号最小值最大值单位
T1tw(HWnTSPUSHH)脉冲持续时间，HWnTSPUSH(2) 高电平12P + 2(1)ns
T2tw(HWnTSPUSHL)脉冲持续时间，HWnTSPUSH(2) 低电平12P + 2(1)ns
T3tc(RFT_CLK)周期时间，RFT_CLK58ns
T4tw(RFT_CLKH)脉冲持续时间，RFT_CLK 高电平0.45 * T(3)ns
T5tw(RFT_CLKL)脉冲持续时间，RFT_CLK 低电平0.45 * T(3)ns
(1) P = 功能时钟周期（以 ns 为单位）。
(2) 在 HWnTSPUSH 中，n = 1 至 2。
(3) T = RFT_CLK 周期时间（以 ns 为单位）。

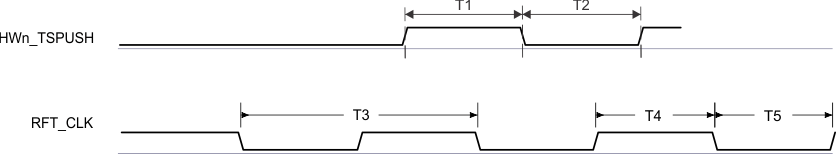

AM68A AM68 CPTS 时序要求图 6-100 CPTS 时序要求
