6.12.4.1.3 WKUP_LFOSC0 内部振荡器时钟源

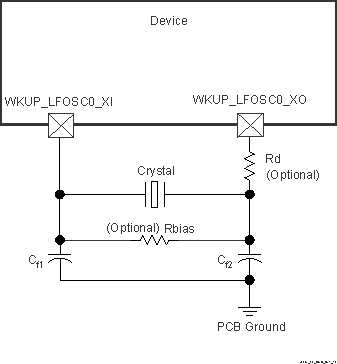

图 6-19 展示了建议的晶体电路。建议预量产印刷电路板 (PCB) 设计包含两个可选电阻器 Rbias 和 Rd，因为在与量产晶体电路元件结合使用时，需要使用这些电阻器来确保振荡器正常运行。在大多数情况下，不需要 Rbias，Rd 是一个 0Ω 电阻器。在使用安装在预量产 PCB 上的量产晶体电路元件评估振荡器性能后，可以从量产 PCB 设计中移除这些电阻器。

AM62D-Q1 WKUP_LFOSC0 晶体实现图 6-19 WKUP_LFOSC0 晶体实现

表 6-25 说明了 LFXOSC 运行模式。

表 6-25 LFXOSC 运行模式
模式 BP_C PD_C XI XO CLK_OUT 说明
运行 0 0 XTAL XTAL CLK_OUT 提供 32kHz 频率的有源振荡器模式
PWRDN 0 1 X PD 低电平 输出将被下拉至低电平。PAD 为三态。有源模式被禁用
BYPASS 1 0 CLK PD CLK XI 由外部时钟源驱动。XO 被下拉至低电平。由于有 ESD 二极管供电，除非存在振荡器电源，否则不应驱动 XI。
注：

用户应为 6pf 至 9.5pf 范围内的 CL 设置 CTRLMMR_WKUP_LFXOSC_TRIM[18:16] i_mult = 3b’001。应为 8.5pf 至 12pf 范围内的 CL 设置 CTRLMMR_WKUP_LFXOSC_TRIM [18:16] i_mult = 3b’010。默认设置为 3b’010。

注：

在选择图 6-20 中的负载电容器 Cf1 和 Cf2 时，应满足以下公式。公式中的 CL 是晶体制造商指定的负载。用于实现振荡器电路的所有分立式元件应尽可能靠近关联的振荡器 WKUP_LFOSC0_XI、WKUP_LFOSC0_XO 和 VSS 引脚放置。

AM62D-Q1 负载电容公式图 6-20 负载电容公式

晶体必须处于基本工作模式并且并联谐振。表 6-26 总结了所需的电气约束。

表 6-26 WKUP_LFOSC0 晶体电气特性
名称 说明 最小值 典型值 最大值 单位
fp 并联谐振晶体频率 32768 Hz
晶体频率稳定性和容差 ±100 PPM
Cf1 用于晶体并联谐振的 Cf1 负载电容，Cf1 = Cf2 12 24 pF
Cf2 用于晶体并联谐振的 Cf2 负载电容，Cf1 = Cf2 12 24 pF
Cshunt 并联电容 ESRxtal – 40kΩ 4 pF
ESRxtal – 60kΩ 3 pF
ESRxtal – 80kΩ 2 pF
ESRxtal – 100kΩ 1 pF
ESR 晶体有效串联电阻 (1) Ω
(1) 晶体的最大 ESR 是晶体频率和并联电容的函数。请参阅 Cshunt 参数。

选择晶体时，系统设计必须根据最坏情况和系统预期寿命来考虑温度和老化特性。

表 6-27 详细说明了振荡器的开关特性和输入时钟的要求。

表 6-27 WKUP_LFOSC0 开关特性 - 晶体模式
名称 说明 最小值 典型值 最大值 单位
fxtal 振荡频率 32768 Hz
tsX 启动时间 96.5 ms
AM62D-Q1 WKUP_LFOSC0 启动时间图 6-21 WKUP_LFOSC0 启动时间
