6.12.5.15.1.3 高速 DDR 模式

表 6-84、图 6-67、表 6-85 和图 6-68 说明了 MMC0 的时序要求和开关特性 - 高速 DDR 模式。

表 6-84 MMC0 时序要求 - 高速 DDR 模式 请参阅图 6-67
编号 IO
工作
电压		 最小值 最大值 单位
HSDDR1 tsu(cmdV-clk) 建立时间，在 MMC0_CLK 上升沿之前 MMC0_CMD 有效 1.8V 0.02 ns
3.3V 1.5 ns
HSDDR2 th(clk-cmdV) 保持时间，在 MMC0_CLK 上升沿之后 MMC0_CMD 有效 1.8V 1.99 ns
3.3V 1.75 ns
HSDDR3 tsu(dV-clk) 建立时间，在 MMC0_CLK 转换之前 MMC0_DAT[7:0] 有效 1.8V 0.02 ns
3.3V 1.5 ns
HSDDR4 th(clk-dV) 保持时间，在 MMC0_CLK 转换之后 MMC0_DAT[7:0] 有效 1.8V 1.99 ns
3.3V 1.75 ns

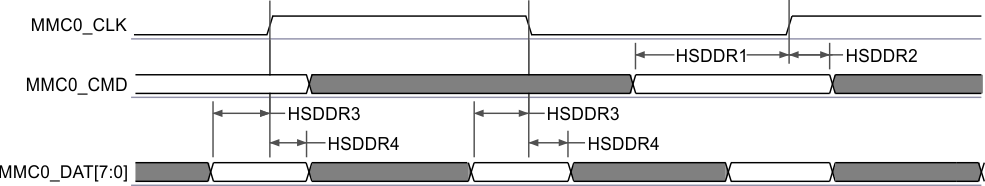

AM62D-Q1 MMC0 - 高速 DDR 模式 - 接收模式图 6-67 MMC0 - 高速 DDR 模式 - 接收模式
表 6-85 MMC0 开关特性 - 高速 DDR 模式 请参阅图 6-68
编号 参数 IO
工作
电压		 最小值 最大值 单位
fop(clk) 工作频率，MMC0_CLK 40 MHz
HSDDR5 tc(clk) 周期时间，MMC0_CLK 25 ns
HSDDR6 tw(clkH) 脉冲持续时间，MMC0_CLK 高电平 11.58 ns
HSDDR7 tw(clkL) 脉冲持续时间，MMC0_CLK 低电平 11.58 ns
HSDDR8 td(clk-cmdV) 延迟时间，MMC0_CLK 上升沿到 MMC0_CMD 转换 1.8V 1.2 5.6 ns
3.3V 3.32 9.3 ns
HSDDR9 td(clk-dV) 延迟时间，MMC0_CLK 转换到 MMC0_DAT[7:0] 转换 1.8V 1.2 4.8 ns
3.3V 3.2 8.9 ns

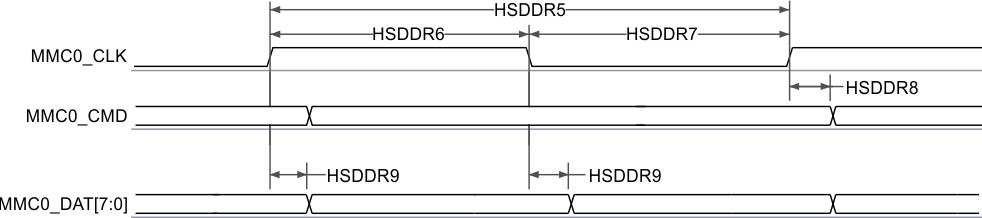

AM62D-Q1 MMC0 - 高速 DDR 模式 - 发送模式图 6-68 MMC0 - 高速 DDR 模式 - 发送模式
