6.12.5.4 DDRSS

有关器件 LPDDR4 存储器接口特性和其他说明信息的更多详情，请参阅信号说明 和详细说明 部分中的相应小节。

表 6-43 和图 6-32 说明了 DDRSS 的开关特性。

表 6-43 DDRSS 开关特性 请参阅图 6-32
编号 参数 DDR 类型 最小值 最大值 单位
1 tc(DDR_CKP/DDR_CKN) 周期时间，DDR_CKP 和 DDR_CKN LPDDR4 0.5358(1) 20 ns
(1) 最小 DDR 时钟周期时间将根据系统中使用的特定存储器类型（供应商）以及根据 PCB 实现进行限制。有关实现最大 DDR 频率的适当 PCB 实现，请参阅 DDR 电路板设计和布局布线指南。

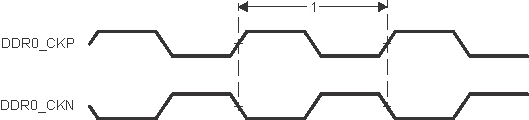

AM62D-Q1 DDRSS 开关特性图 6-32 DDRSS 开关特性

有关更多信息，请参阅器件 TRM 的存储器控制器 一章中的 DDR 子系统 (DDRSS) 一节。
