4.4 LC 滤波器

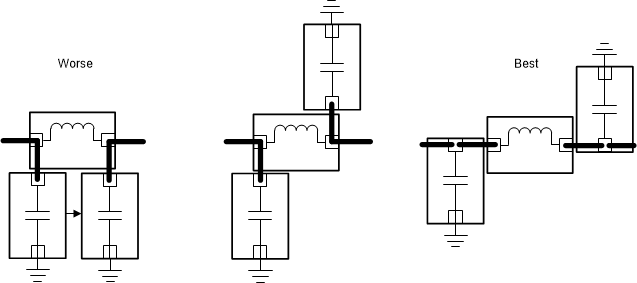

LC 滤波器的布局应能够使分流元件之间的串扰最小化。图 4-4 显示了三种不同的布局，从左到右性能越来越好。右侧布局的优点是并联电容器和串联电感器之间 PCB 布线（黑色）中的寄生电感与电感器串联在一起。在中间的图中，寄生电感与并联电容串联在一起，从而形成一个串联 LC 电路。图 4-2 中 C12、L13、C13、L14 和 C14 的位置体现了良好的设计实践。

如果设计无法按原样使用参考设计（例如使用不同的元件尺寸），则很可能必须重新调整滤波器平衡-非平衡变压器。使用电磁仿真器对 TI 参考设计和定制设计进行仿真。两款设计应具有相同的 S21/S22。

CC1354P10-6 LC 滤波器 PCB 布局设计指南图 4-4 LC 滤波器 PCB 布局设计指南
