过程

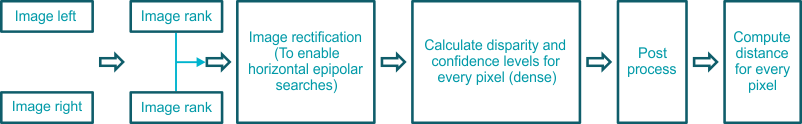

下一页的图 9 显示了用于计算立体视差的数据流程和计算链的概要框图。请注意，此处缺少图 6 所示 SFM 框图中存在的摄像机校准步骤，并且也不需要在密集立体视差算法中搜索特征。基于 SFM 的距离计算方法（根据物体的尺寸来计算距离）需要识别特征和物体。

图像秩变换通常是立体图像处理管道中的第一步或第二步。此步骤旨在确保两个图像之间的后续块比较在现实噪声情况（如左右图像之间的照度或亮度变化情况）下能够可靠完成 [7]。这些变化由许多因素引起。其中一些因素包括两个摄像机的视角各不相同而造成的照明度不同，以及快门速度之间的细微差异和其他抖动瑕疵，这些情况会导致摄像机在稍微不同的时间点捕获左右图像。

如需了解图像的不同秩变换选项，以及这些选项如何影响视差计算的可靠性，可参考研究人员推荐的不同论文和方法 [8]。图 9 中的图像校正步骤确保了能够沿水平对极搜索线执行后续视差计算。该过程的后续步骤是视差的实际计算、计算的置信度以及后处理。尽管有一些方法提出在频域中计算视差，但密集视差计算主要在空域中进行 [9]。

这些方法试图利用大型 FFT 计算速度相对较快的优点，但是 FFT 还涉及其他复杂问题，因此整体上缺点更明显。本文无需深入进行这方面的讨论，可以肯定地说，大多数（即使不是全部）产品化的立体视差算法是在空域中实现的。在最基本的层面上，此分析要求，对于左侧（变换后）的图像中的每个像素，我们都需要选择它周围的一小块像素。

接下来，我们需要在右侧（变换后）的图像中沿着对极（水平）线搜索，直至找到同一块像素的位置。对于所有可能的视差值（从 1 到最大值，即 64 或 128 或者任何其他值），都会执行此计算。

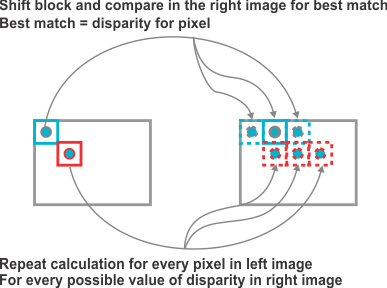

左侧和右侧像素块之间的差异（或相关系数）将接近极小值（极大值），此值接近于像素视差的实际值。执行的“移动窗口”像素块比较和匹配过程将计算像素块已移动了多少，该结果将用于计算这个特定像素在 3D 空间中的距离。此过程如图 10 所示。在参考资料 [8] 中提供了这样一个示例，其中说明了使用秩变换的视差计算，然后是基于绝对差之和 (SAD) 的成本函数的最小化。

这种用于发现视差的基于 SAD 的方法非常巧妙，有时甚至过于简单。这种方法的基本前提是，对于给定的像素块，视差是相等的，但在物体的边缘几乎绝不会如此。如果再次查看图 2 并注意针对摩托车前叉和红色箱子所做的注释，您将很快意识到，许多相邻像素之间的视差会有所不同。这一点其实很正常，因为“储物架上的红色箱子”比起“前叉”离摄像机远约两米。一个小像素块的视差可能会在物体边界处发生剧烈变化，而对于倾斜或弯曲的表面则可能只发生轻微变化。Middlebury 数据集 [10] 中的“圆锥和面孔”图像充分突出了这一事实。在一个圆锥体（略微倾斜的表面）上找到的相邻像素将具有较小的视差变化，而物体边界将具有较大的视差差异。将基于 SAD 的简单算法与秩变换一起使用，这会在两个遮挡物上留下较大的视差孔洞，例如仅在一个摄像机和物体边界中可见的瑕疵。

为了根据确定的运行时间解决这种错误，[12] 中提出了一种巧妙的方法。

这种方法被称为“半全局匹配”法。在这种方法中会针对多个方向（4、8 或 16 个）上的每个像素计算平滑度成本函数。下方的图 11 展示了该成本函数的计算方式。其目的是针对每个像素在多个方向上优化成本函数 S(p,d)，并确保得到平滑的视差图。SGM 的原始论文推荐了优化成本函数的 16 个方向，但也尝试了 2、4 和 8 个方向的切实可行的实现方式。

下一页的图 13 显示了 SGM 成本函数和优化算法的具体实现方式。使用此伪代码段，可轻松评估内存、计算以及

最终的硬件复杂性要求，从而支持基于 SGM 的实时计算。
