采用 WEBENCH® 设计工具的低频 EMI 设计

WEBENCH 输入滤波器设计工具可帮助您自动设计合适的输入滤波器，以缓解低频 (<30MHz) 传导 EMI 噪声，从而满足 CISPR 32 和 CISPR 25 等合规性标准的要求。该工具可优化滤波器尺寸，同时确保设计符合特定标准的要求。在设计滤波器时，该工具可确保滤波器稳定性和转换器环路稳定性。该在线工具支持 100 种以上的 TI 电源器件。

不对输入 EMI 滤波器电感器进行抑制是一种常见的错误，这会对总体设计稳定性产生负面影响。WEBENCH 设计工具对输入滤波器和 SMPS 进行阻抗分析（如图 24 所示），并推荐相应的抑制元件以确保稳定性。

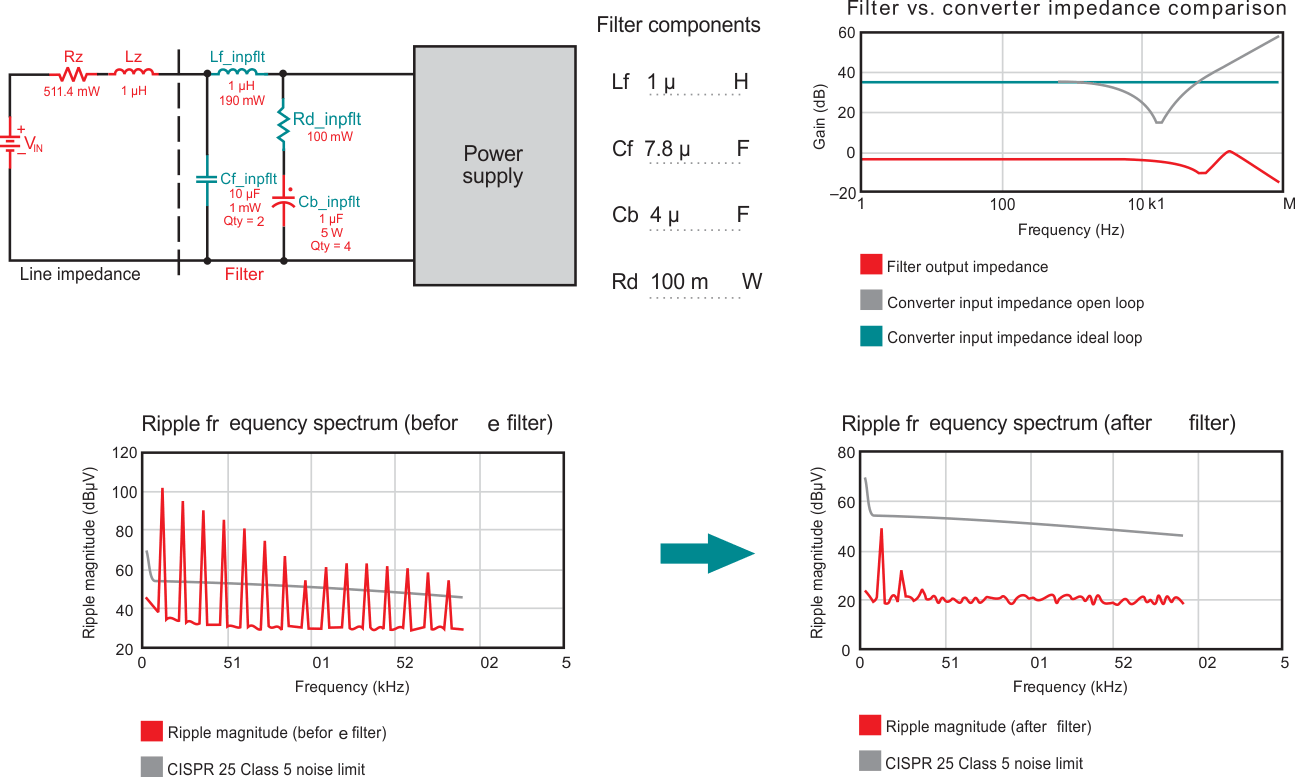

GUID-20231208-SS0I-VQQX-BRNM-3RMX1P5CZ22V-low.gif图 24 WEBENCH® 设计工具中的输入 EMI 建议和阻抗分析。
