有效的压摆率控制

尽管有上述技术，但在某些设计中，高频 EMI（60MHz 至 250MHz）可能仍会超出指定的标准限制。缓解和提高裕度以满足行业标准要求的一种方法是，使用一个电阻器与开关转换器的自举电容器串联。使用电阻器可以降低开关边沿的压摆率，从而降低 EMI，但也会降低效率。

LM61440-Q1 和 LM62440-Q1 等开关转换器可以在开启期间使用电阻器来选择高侧 FET 驱动器的强度。如图 23 所示，通过 RBOOT 引脚（青色虚线环路）消耗的电流成倍增加并通过 CBOOT（红色虚线）消耗，以开启高侧功率 MOSFET。这样，该电阻器就可以控制压摆率，但不会遭受串联启动电阻器消耗大部分电流时发生的效率损失。RBOOT 与 CBOOT 发生短路时，上升时间很短；直到高于 150MHz 时，开关节点谐波才会滚降。如果 CBOOT 和 RBOOT 通过 700Ω 的电阻器保持连接，则在将 13.5V 转换为 5V 时，转换时间增加到 10ns。该较长的上升时间使开关节点谐波中的能量在大多数情况下都能在 50MHz 附近滚降。

GUID-20231208-SS0I-Z2KQ-KNHS-9SJCJD6BG7SM-low.gif图 22 未集成和集成旁路电容器时 LMQ62440-Q1 器件的辐射 EMI 性能。

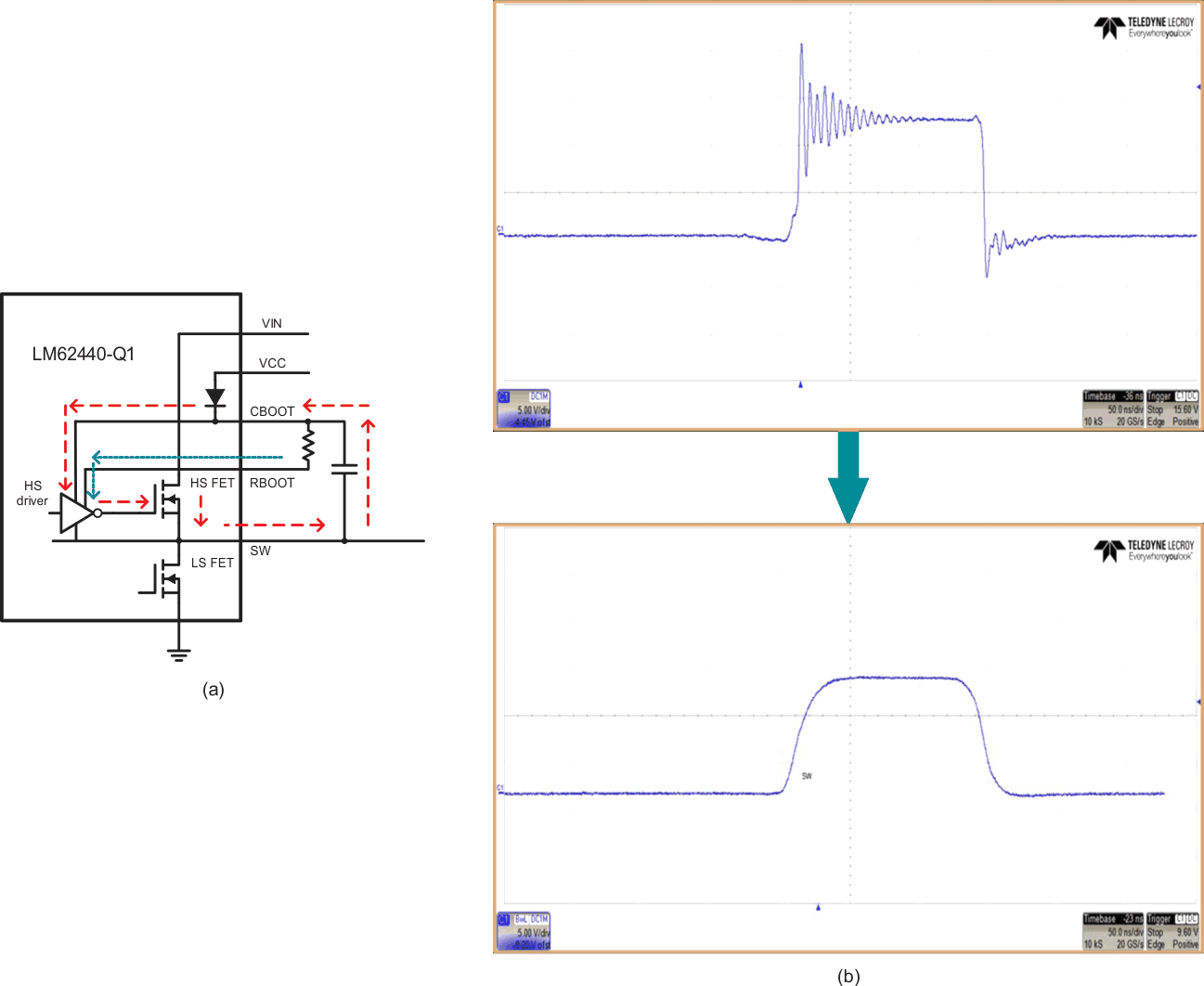

GUID-20231208-SS0I-FTVK-SBRG-MMC52P2DNMV9-low.gif图 23 LM62440 中的有效压摆率控制实现 (a)；采用有效压摆率控制的开关节点振铃降低 (b)。
