降低低频发射的创新技术

让我们来看看 TI 在构建其转换器和控制器时使用的几种技术，这些技术可在效率、EMI、尺寸和成本之间实现基本平衡。

GUID-20231208-SS0I-0FWT-BDL2-Q4S6VNCQQPJQ-low.gif图 7 具有不同上升时间的方波的 EMI 图。

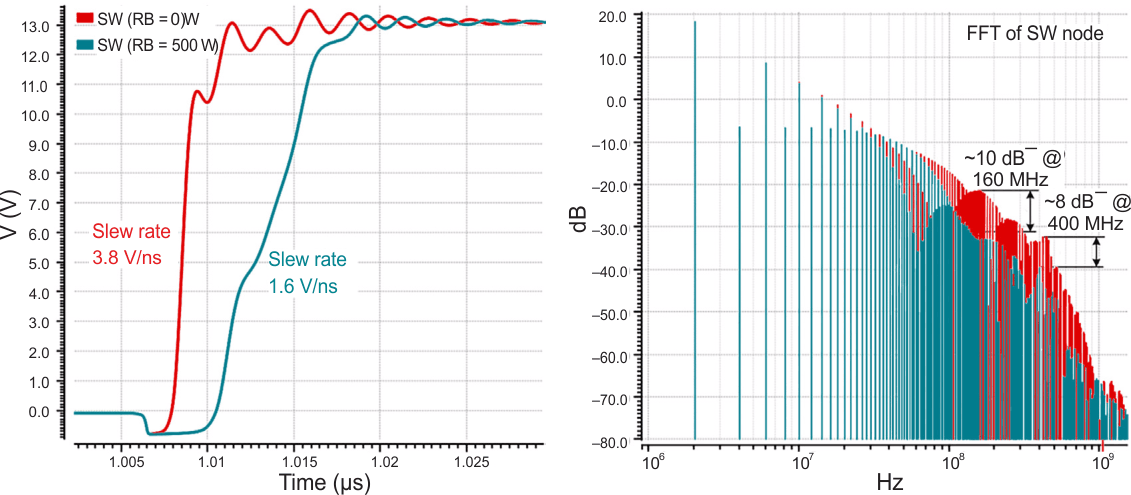

GUID-20231208-SS0I-TBLC-HL55-91PJWDFWRJBW-low.gif图 8 不同的开关节点压摆率和相关的振铃对高频发射的影响。更低的压摆率会影响 30MHz 至 200MHz 频带的 EMI 滚降，而更低的振铃会在约 400MHz 的振铃频率下影响 EMI。
