AM261x SOM 转 HSEC 适配器板支持 controlSOM 配置 2：controlCARD 向后兼容性配置。通过 HSEC 扩展坞（TMDSHSECDOCK-AM263 或 TMDSHSECDOCK）为 SOM 转 HSEC 适配器 + controlSOM 提供系统电源。需要使用 XDS110ISO-EVM 等仿真调试探针，连接 controlSOM 上的 MCU，以进行调试。controlSOM，XDS110 调试探针和 HSEC 扩展坞单独出售。

TMDSHSECDOCK-AM263 和 TMDSHSECDOCK 是使用 HSEC180ADAPEVM-AM2 所需的 HSEC 集线站，并为整个 controlSOM 系统提供电源。两个 HSEC 集线站均支持快速原型设计并增强了 AM261x controlSOM 的开发功能。TMDSHSECDOCK-AM263 包含支持 AM26x MCU 特定功能的硬件，这样能与 controlSOM 板上未启用的各种外设连接，而 TMDSHSECDOCK 仅支持访问引脚输出到 SOM HD 连接器的 IO。表 2-1比较了每个集线站的功能。

在该配置中，Code Composer Studio™ 通过 JTAG 连接到 SOM 转 HSEC 适配器板，并支持软件开发。XDS110 调试探针还会枚举一个虚拟 COM 端口 (VCP)，用于通过 UART 与 MCU 进行通信。

要启用该配置，请按照以下步骤操作：

1. 需要具备以下设备：
   1. AM261x controlSOM (AM261-SOM-EVM)
   2. AM261x HSEC180 适配器板 (HSEC180ADAPEVM-AM2)
   3. AM26x controlCARD 兼容基板/HSEC180 集线站（TMDSHSECDOCK-AM263 或 TMDSHSECDOCK）
   4. XDS110 隔离式调试探针 (XDS110ISO-EVM)
   5. 2 条 USB Type-C 电缆
   6. （可选）使用 TMDSHSECDOCK 时直流 5V 电源
2. 验证每个 EVM 上的开关设置是否正确。
   1. AM261-SOM-EVM：
      1. 使用 SW1 选择所需的引导模式（请参阅 AM261-SOM-EVM 用户指南中的引导模式选择）
      2. 使用 S1、S2、S4 选择所需的 ADC 电压基准模式（如果适用于应用）（参考AM261-SOM-EVM 用户指南中的 ADC 和 DAC https://www.ti.com/lit/ug/spau024a/spau024a.pdf）
   2. XDS110ISO-EVM：
      1. S1 选择 JTAG 模式 – 设置为 JTAG 模式。
      2. S2 启用 UART/SPI 连接 – 设置为 ON 模式。
3. 将 controlSOM 连接到 SOM 转 HSEC180 适配器板
4. 确保 controlSOM 方向正确。controlSOM 上的 J1 接头应与 HSEC180 适配器板上的 J1 接头连接。
5. 将 HSEC180 适配器板插入 HSEC 集线站

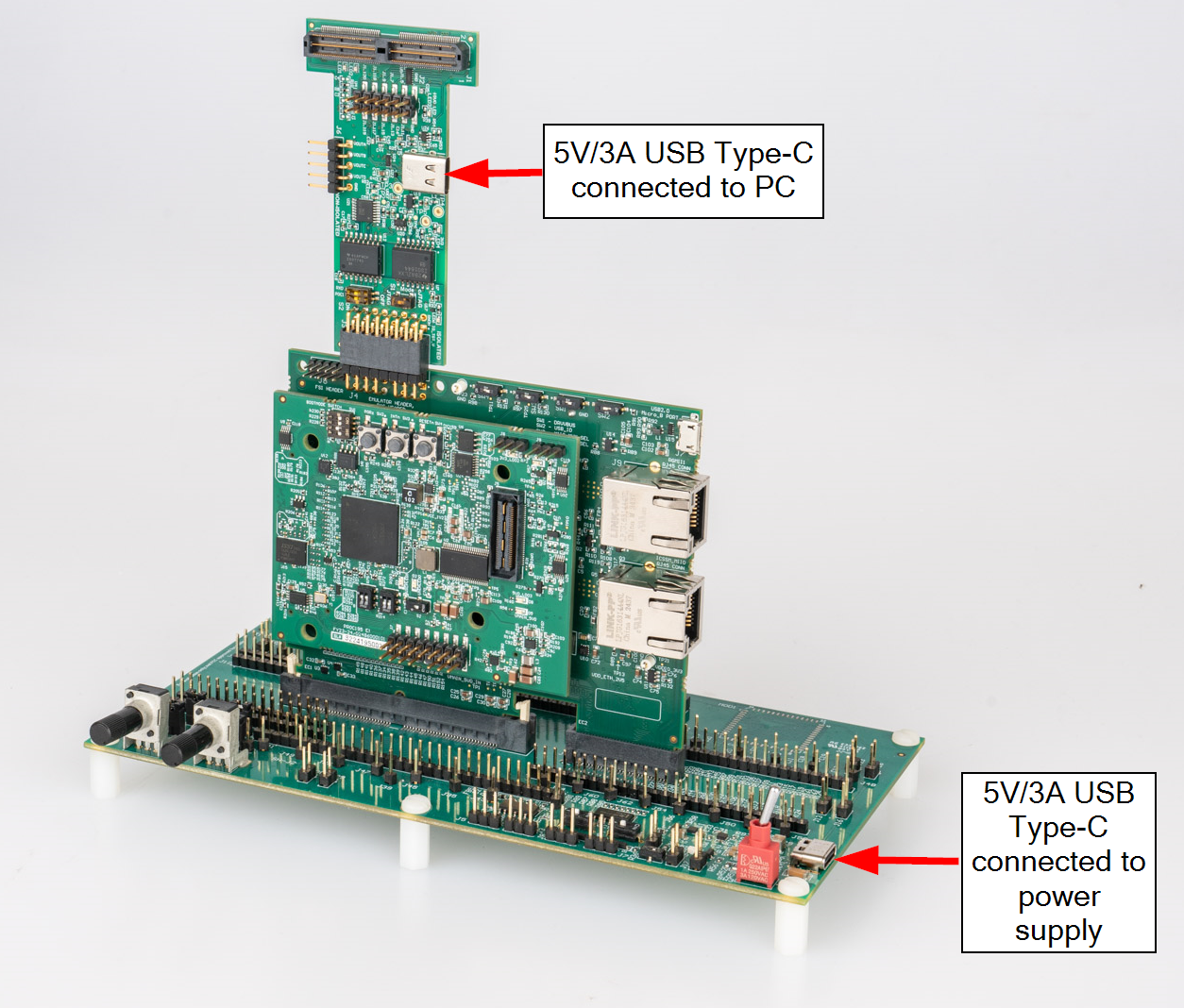

6. 将 XDS110ISO-EVM 连接到 controlSOM 的 HSEC-180 适配器板连接器 J4 (图 2-1) 或 J7 (图 2-2)。
7. 将 USB 电缆连接到 XDS110 隔离式调试探针上的连接器 J5。XDS110 隔离式探针已通电
8. 将 USB 电缆连接到 HSEC 集线站上的连接器。
9. HSEC 扩展坞电源
   1. 如果使用 TMDSHSECDOCK-AM263 -将 SW3 翻转到 ON 位置
   2. 如果使用 TMDSHSECDOCK-将 S1 翻转至 USB-ON 位置
10. 确认 controlSOM 上的电源状态 LED（D5、D6 和 D7）亮起。
11. controlSOM 可供使用。按照软件中的步骤开始开发软件。
