2.5 LED

表 2-5 包含 xWRL6844EVM 上 LED 的列表。用户 LED 用于集成，可以使用 xWRL6844 的 GPIO 进行控制。

表 2-5 LED 清单
LED 参考标识符 用法 说明 图像
D3 PGood LED 当 PMIC 的所有电源稳定后亮起一次 AWRL6844EVM IWRL6844EVM
D6 上电 LED 5V 或 12V 电源指示
AWRL6844EVM IWRL6844EVM
D5 Reset LED 此 LED 指示 xWRL6844 器件上复位引脚的状态。LED 亮起表明器件未复位 AWRL6844EVM IWRL6844EVM

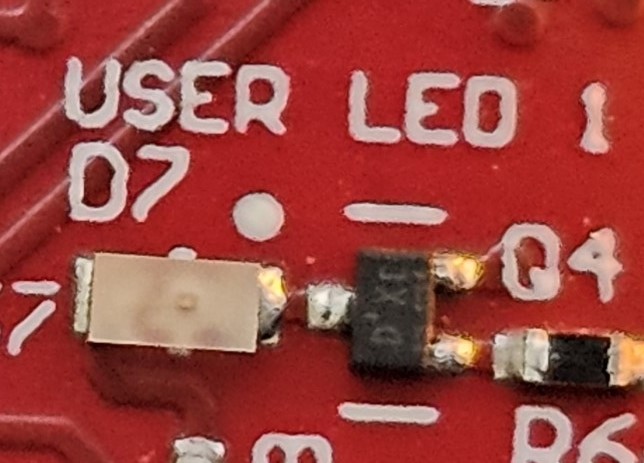

D7

用户 LED：客户可编程

 GPIO_2 为逻辑 1 时亮起 AWRL6844EVM IWRL6844EVM

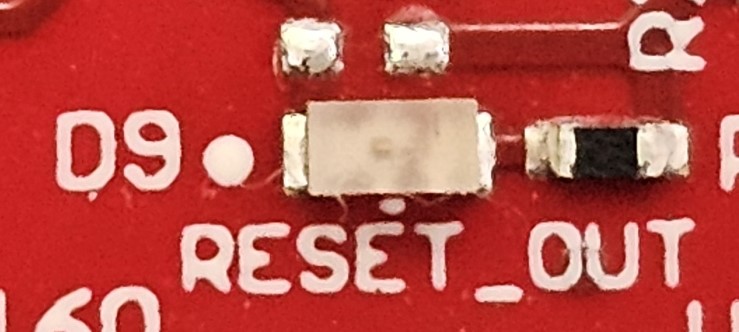

D9 SYS_RST_OUT LED 当 xWRL6844 器件进行任何系统复位时亮起 AWRL6844EVM IWRL6844EVM

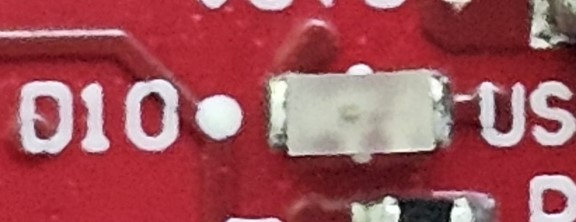

D10 FTDI 挂起 LED 当 FTDI 处于挂起状态时亮起 AWRL6844EVM IWRL6844EVM
D11 用户 LED：客户可编程 GPIO_6 为逻辑 1 时亮起 AWRL6844EVM IWRL6844EVM
D13 nERROR LED xWRL6844 器件有任何硬件错误时亮起 AWRL6844EVM IWRL6844EVM
