2.7 USB 连接器

xWRL6844EVM 有两个标准 Micro USB 连接器。这些连接器用于 xds110 和 FTDI 接口连接。这些连接器还可用于向 EVM 提供 5V 电源输入。

FTDI 接口：Micro USB 连接器 J10 用于访问 xWL6844 器件的 UART-A、SPI、I2C、RS232/UART-B、SOP 和复位信号

AWRL6844EVM IWRL6844EVM FTDI USB (J10)图 2-13 FTDI USB (J10)

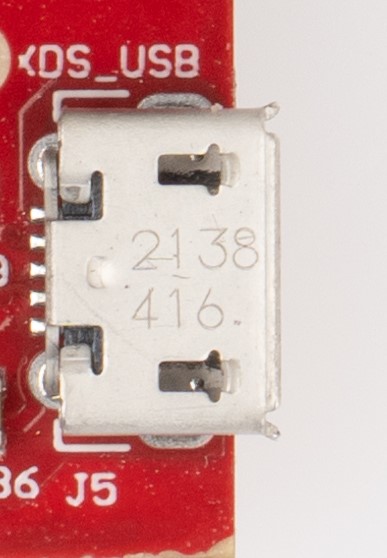

XDS 接口：Micro USB 连接器 J5 用于访问 xWL6844 器件的 I2C、JTAG、UART_A、RS232/UART-B 信号。这是用于将二进制文件烧录到板载串行闪存和运行开箱即用 (OOB) 演示的 UART 接口。

AWRL6844EVM IWRL6844EVM XDS USB (J5)图 2-14 XDS USB (J5)
