2.4 按钮开关

表 2-5 包含 xWRL6844EVM 上的按钮开关列表。用户开关连接到 GPIO，可用于快速集成简单接口

表 2-4 按钮开关列表
开关参考标识符 用法 说明 图像

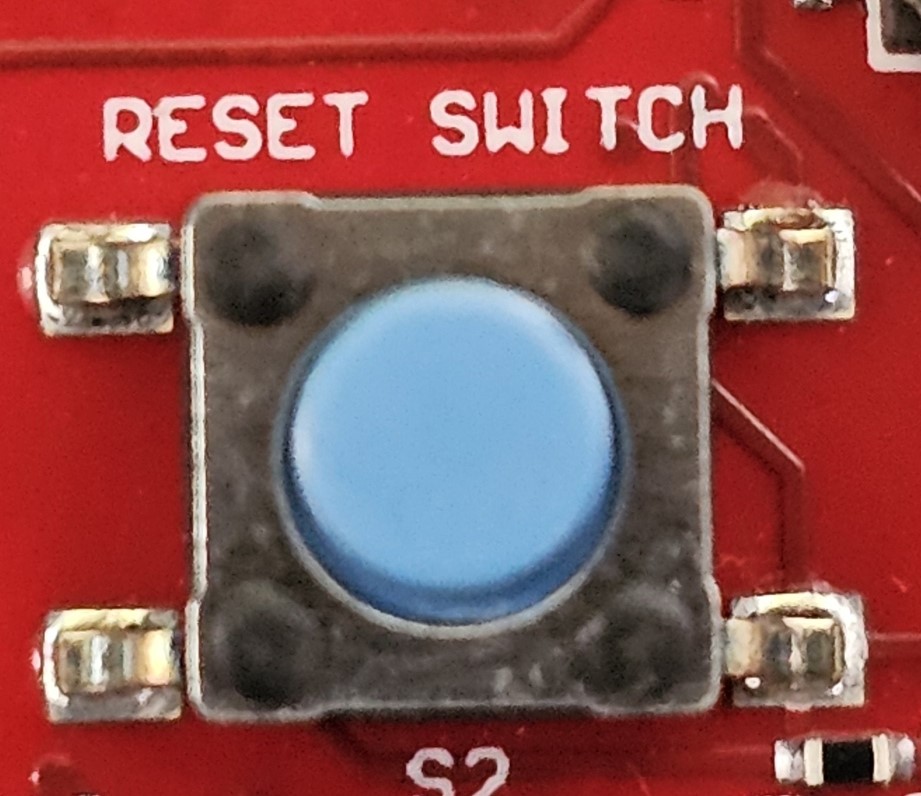

S2 复位开关 此开关可用于复位 xWRL6844 器件 AWRL6844EVM IWRL6844EVM

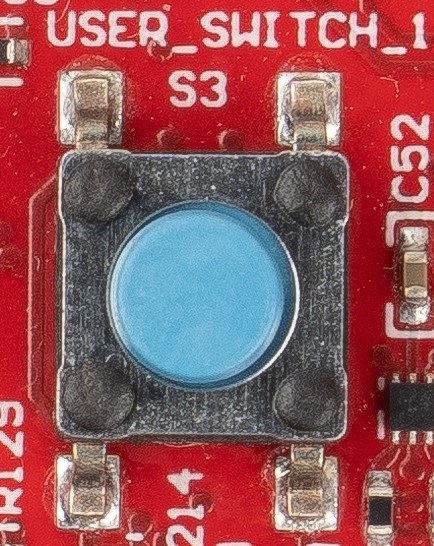

S3 用户开关 1 按下后，GPIO_2 逻辑会被拉高 AWRL6844EVM IWRL6844EVM

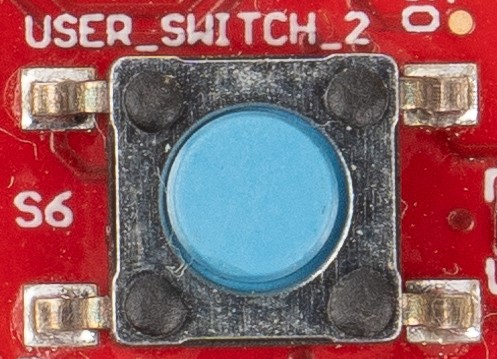

S6 用户开关 2 按下后，GPIO_6 逻辑会被拉高 AWRL6844EVM IWRL6844EVM
