2.13 I2C 连接

xWRL6844EVM 板配备了一个温度传器，具有用于测量板载温度；一个电流传感器，用于测量 xWRL6844 器件的 3.3V、1.8V、1.2VDigital、1.2VRF 电源轨的电流，以及一个 EEPROM，用于存储板 ID。这些元件通过 I2C 总线连接到 TPS65036501 和 xWRL6844。除此之外，还提供了接头 J1 以简化与 I2C 总线的连接。有关 I2C 地址的信息，请参阅 xWRL6844EVM 的原理图。

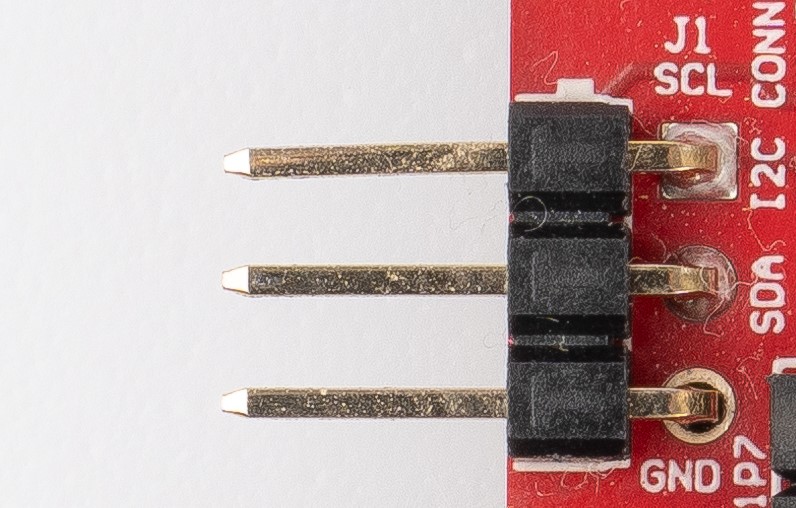

AWRL6844EVM IWRL6844EVM I2C 连接器图 2-27 I2C 连接器
