2.10 CAN-FD_B 连接器

可以通过 CAN 连接器从板载 CAN_FD 收发器访问 CAN_FD_B 接口（CAN_L 和 CAN_H 信号）。这些信号可直接连接到 CAN 总线。

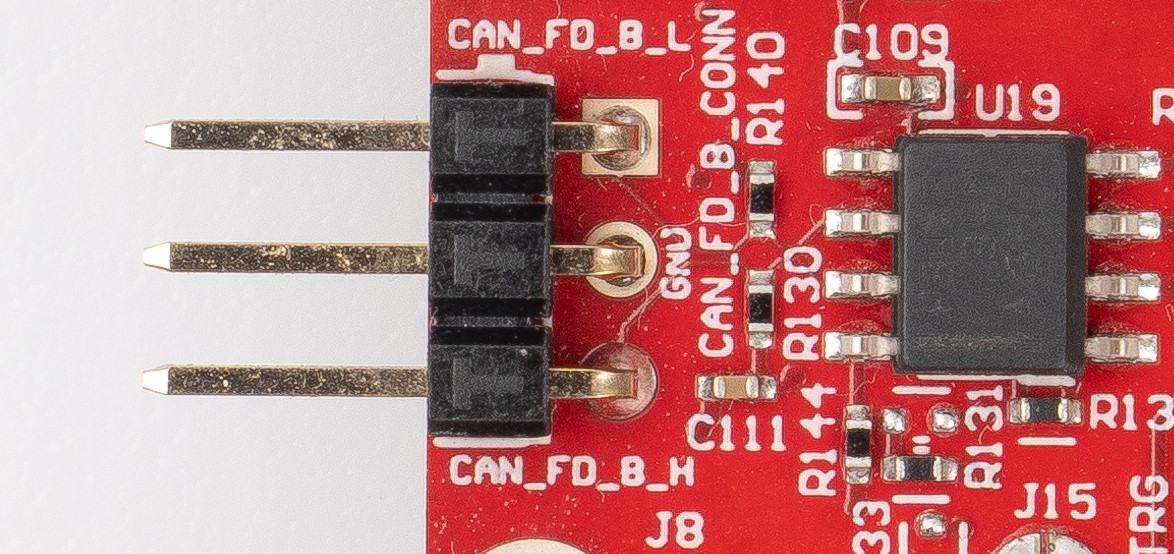

图 2-19 中显示的 J8 连接器提供来自板载 CAN-FD 收发器 (TCAN3403DRQ1) 的 CAN_L 和 CAN_H 信号。可以通过切换 S1.1 开关来控制 CAN 待机输入

AWRL6844EVM IWRL6844EVM CAN-FD B 连接器图 2-19 CAN-FD B 连接器

AWRL6844EVM IWRL6844EVM EVM 中使用的 CAN FD PHY图 2-20 EVM 中使用的 CAN FD PHY
