2.9 用于连接 LaunchPad 的 BoosterPack 连接器

J11/J2是 EVM 上提供的 Booster Pack 连接器。用户可以组装 LP-BP 连接器以连接其他 TI LaunchPad 套件。

AWRL6844EVM IWRL6844EVM Booster Pack 连接器图 2-17 Booster Pack 连接器

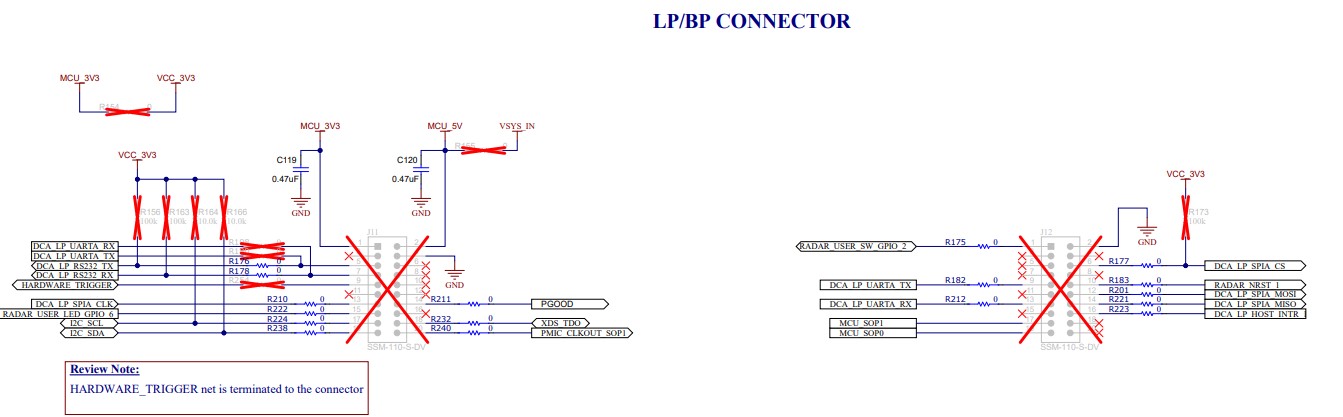

图 2-18 展示了 LP-BP 连接器上生成的各种信号。

AWRL6844EVM IWRL6844EVM LP-BP 连接器引脚图 2-18 LP-BP 连接器引脚
