3 硬件

警告：
AWRL6844EVM IWRL6844EVM

表面高温。接触会导致烫伤。请勿触摸！

xWRL6844EVM 包含安装在高射频性能 ROGERS3003 PCB 基板上的四个接收器和四个发送器（具有宽视野天线）。

AWRL6844EVM IWRL6844EVM xWRL6844EVM（顶视图）图 3-1 xWRL6844EVM（顶视图）

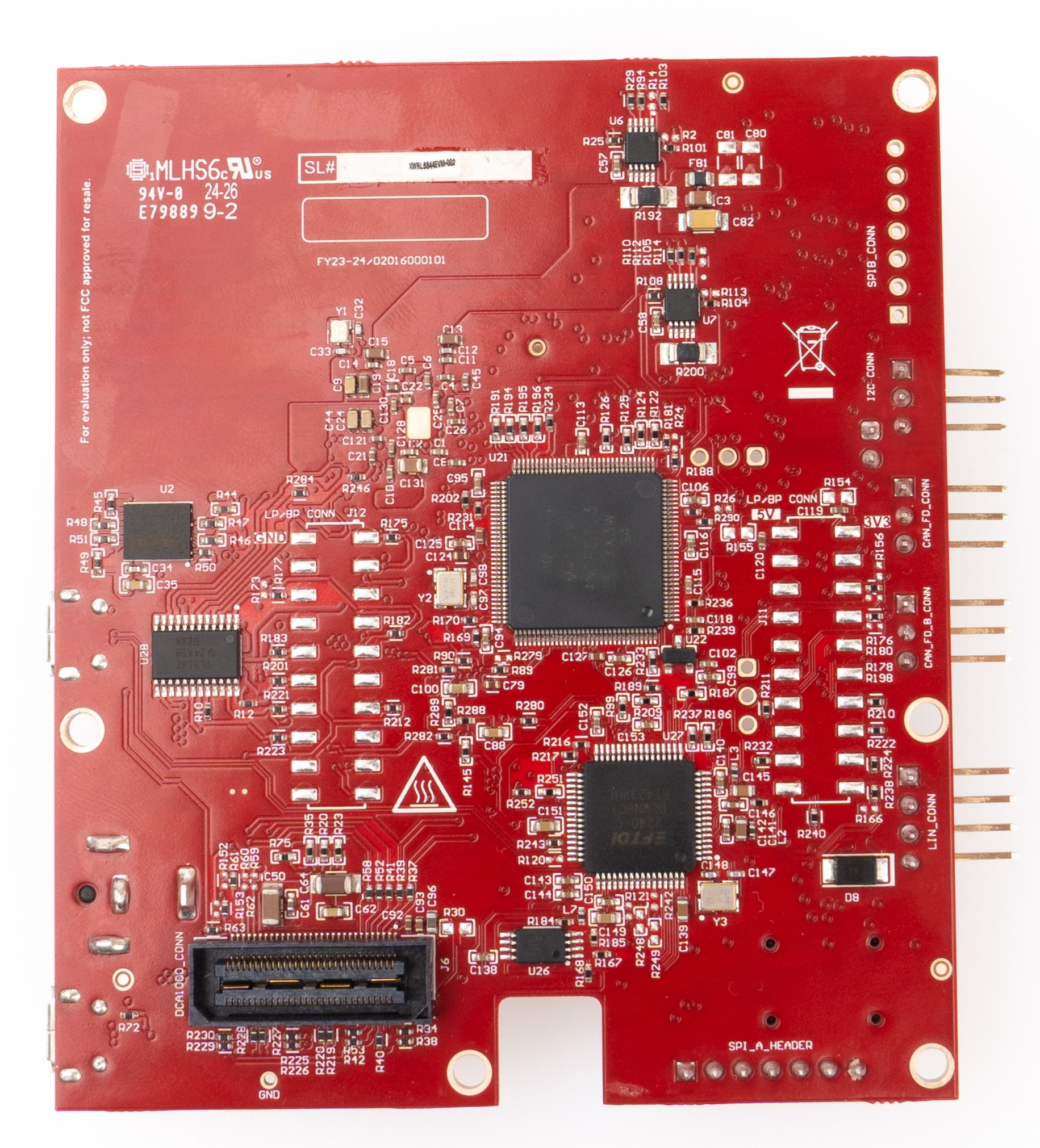

AWRL6844EVM IWRL6844EVM xWRL6844EVM（底视图）图 3-2 xWRL6844EVM（底视图）

AWRL6844EVM IWRL6844EVM EVM 的显著特性（顶面）图 3-3 EVM 的显著特性（顶面）

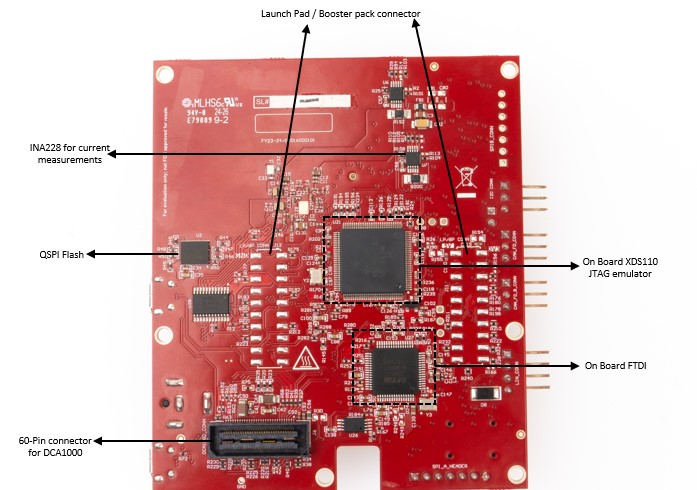

AWRL6844EVM IWRL6844EVM EVM 的显著特性（底面）图 3-4 EVM 的显著特性（底面）
