2.3 开关设置

图 2-10 展示了 xWRL6844EVM 上不同 SOP 模式设置对应开关的器件标识符和位置。表 2-1 显示了器件的不同引导模式配置。xWRL6844 支持应用模式/功能模式、器件管理模式/QSPI 刷写模式以及调试模式。必须先执行下方表 2-1 所示的模式 (SOP) 配置。在设置正确的 SOP 模式之后，必须发出 nRESET 以注册 SOP 设置。在图 2-10 中，当前 SOP 模式显示为调试模式。

AWRL6844EVM IWRL6844EVM SOP 开关（S7、S8）图 2-10 SOP 开关（S7、S8）
表 2-1 SOP 设置
SOP 模式 PMIC_CLK_OUT、TDO 组合 SOP1 (S8)、SOP0 (S7)
SOP_MODE1 器件管理模式/QSPI 刷写模式 00
SOP_MODE2 应用模式/功能模式 01
SOP_MODE4 调试模式/开发模式 11

S1 和 S4 滑动开关使用户能够从不同外设连接到数字接口

AWRL6844EVM IWRL6844EVM 滑动开关 (S1)图 2-11 滑动开关 (S1)
表 2-2 S1 开关设置
参考标识符 开关关闭 开关打开
S1.1 CAN PHY B：禁用待机模式 CAN PHY B：启用待机模式
S1.2 XDS_RS232 FTDI_DCA_LP/BP_RS232
S1.3 FTDI_RS232 DCA_LP/BP_RS232
S1.4 CAN_FD_A XDS_DCA_LP/BP_FTDI_UARTA
S1.5 DCA_LP/BP_FTDI_UARTA XDS_UARTA
S1.6 FTDI_UARTA DCA_LP/BP_UARTA

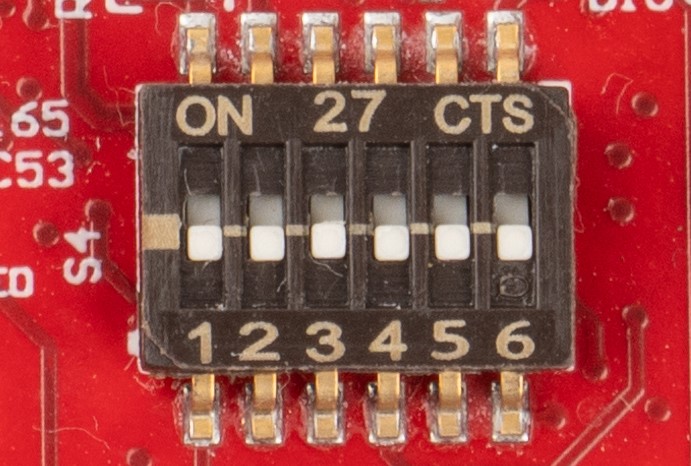

AWRL6844EVM IWRL6844EVM 滑动开关 (S4)图 2-12 滑动开关 (S4)
表 2-3 S4 开关设置
参考标识符 开关关闭 开关打开
S4.1 CAN PHY A：禁用待机模式 CAN PHY A：启用待机模式
S4.2 LIN PHY：启用 LIN PHY：禁用
S4.3 FTDI_SPI DCA_SPI
S4.4 XDS_JTAG DCA_JTAG
S4.5 UARTB LIN
S4.6 SPIB I2C/HOST_CLK_REQ/SYS_RST_OUT
