6.2.1.1 通过 GUI 进行霍尔传感器校准

也可以在 GUI 控制页面中使用以下小工具执行霍尔传感器校准例程，其中的参数调优如上一节中所述。


从 GUI 进行霍尔传感器校准

图 6-11 从 GUI 进行霍尔传感器校准

如上一节所述，将霍尔校准使能位设置为 1，配置霍尔校准参数，将电机转速设置为非零值，开始霍尔校准。用户可以启用连续读取状态按钮来监控 Id 电流基准和反馈跟踪以及更新后的霍尔角度表值。

如果 Id 电流反馈有很大变化，请调整电流环路 Kp、Ki 并增加校准运行时间。

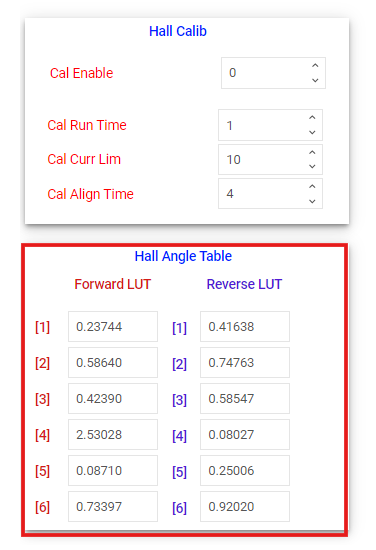

HalAngleTable

图 6-12 HalAngleTable

以 IQ27 P.U 格式（_IQ(1.0) P.U 对应于 30 度）在正向和反向霍尔角度表中填入校准后的霍尔角度表。执行了令人满意的校准例程（即电机在闭环运行时平滑旋转）后，用户可以将这些校准后的角度值存储在 ISR.c 中定义的 forwardHallIndexLUT 和 reverseHallIndexLUT 中。MCU 重新启动后，默认情况下会使用这些 LUT 中的值来使电机旋转。
