5.1 GUI 中的寄存器映射页面

上述寄存器变量也可以使用 GUI 进行配置。图 5-1 详细说明了带传感器 FOC 应用中提供的所有用户可配置寄存器。将 GUI 与控制器连接后，点击寄存器页面中的 Read All 选项，即可反映默认的编程参数。

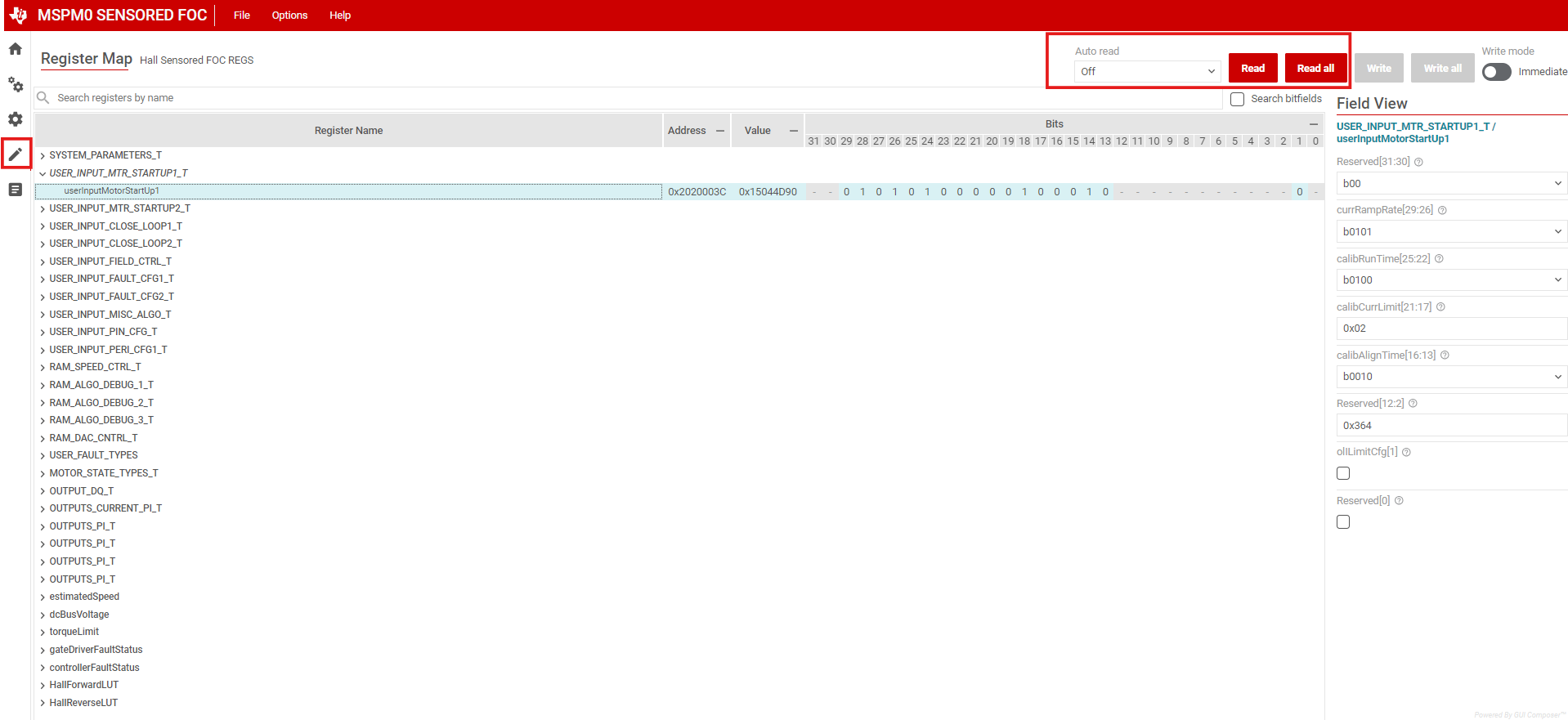

GUI 寄存器映射页面

图 5-1 GUI 寄存器映射页面

以下各节说明了寄存器以及与这些结构相关的变量。
