2.10 评估板的外部连接

将 MSPM0 LaunchPad 连接到 DRV8316 EVM 时，请按照以下步骤操作：

  1. 将三个电机相位端子连接到驱动器板（A、B 和 C 相）。如果电机有中心抽头连接，请将这些导线保持未连接状态。将三个霍尔传感器输入连接到接头 J7。
  2. 通过将 EVM 与 LaunchPad 套件匹配或使用跳线来实现从 MSPM0 LaunchPad 套件到 DRV83xx EVM 的器件间连接，如图 2-4 所示。有关硬件用户指南连接的详细信息，请参阅节 2.1.1。
    注： 如果使用 GUI 通过 USB 连接到反向通道 UART 来与带有 DRV8316 的 MSPM0 器件进行通信，请将反向通道 UART 连接到 UART3_TX 和 UART3_RX，如图 2-5 所示。
  3. 用 Micro-USB 电缆将 MSPM0 LaunchPad 套件连接到 PC：
    1. 如果需要将 PC 与电机系统隔离，请移除电桥上的 GND 和 3V3 隔离跳线。如果完成了这一步，则必须在外部或从 DRV83xx EVM 板（如果可用）提供 3V3。
  4. 提供符合电源电压 (VM) 范围的电压。有关建议的电压范围，请参阅特定于电路板的用户指南或 DRV 特定数据表。

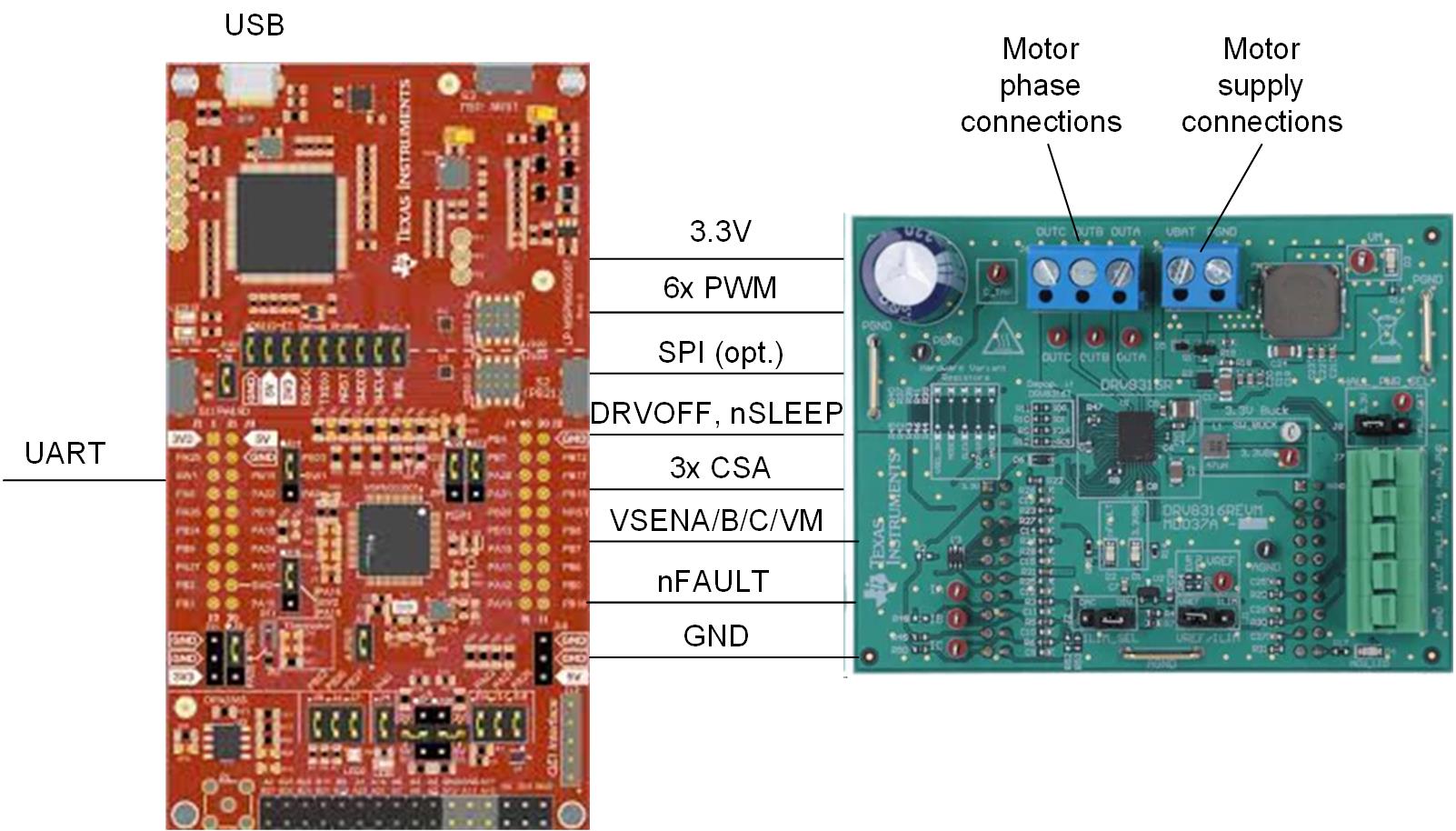

MSPM0 LaunchPad 套件和 DRV8316 EVM 外部配置图 2-4 MSPM0 LaunchPad 套件和 DRV8316 EVM 外部配置

LP-MSPM0G3507 反向通道连接到 UART3

图 2-5 LP-MSPM0G3507 反向通道连接到 UART3
LP-MSPM0G3519 反向通道连接到 UART0图 2-6 LP-MSPM0G3519 反向通道连接到 UART0
注： 如果使用不同的 UARTn 端口连接串行引脚，请在 CCS 工程的 SYSCONFIG 文件中配置相应的 UART 实例引脚。
