本节介绍使用具有 LVDS 输出接口的 ADS5281 EVM 进行测试时的操作。
- 如果未安装 ADC EVM,请将 TSW1400 断电。
- 将 ADS5281 EVM 的 J8 连接到 TSW1400 的连接器 J3。
- 向 J1 提供未通电的 +5VDC 连接,并返回到 ADS5281 EVM 的 J2。
- 向 ADS5281 EVM 的 J26 提供 1.5VPP 40MHz 正弦波时钟。
- 为 CH1 提供经过滤波的 10MHz 模拟输入。
- 给 TSW1400 上电,然后给 ADC EVM 上电。
- 按照软件启动一节中的说明启动 HSDC 专业版 GUI。
- 图 4-1 展示了连接到 ADS5281 EVM 的 TSW1400 EVM。
要将 GUI 设置为在数据采集模式下运行,请点击 GUI 左上方的“ADC”选项卡。导航至 GUI 左上角的器件选择按钮,点击下拉箭头,然后选择“ADS5281”。点击该文件后将打开一个弹出窗口,询问“Do you want to update the Firmware for ADC”。点击“Yes”。固件现在开始加载,大约需要 20 秒的时间完成。ADS5281 固件加载完成后,FPGA_CONF_DONE LED 会在配置 FPGA 后点亮。名为 USER_LED (0–7) 的 LED(USER_LED4 除外)也会亮起。
注: 如果 TSW1400 未接收到来自 ADC EVM 的有效时钟,USER_LED3 会熄灭。
- 使用“Test Selection”按钮将采集显示画面更改为“Single Tone”。
- 将活动通道设置为“Channel 1/8”。
- 使用默认的记录长度值 65,536。
- 将 ADC 采样率设置为 40MHz。
- 如果使用相干输入频率,请点击“Auto Calculation of Coherent Frequency”功能和“Rectangular”采集模式。否则,请勿设置此功能,并使用“Blackman”窗口模式。
- 将输入频率源设置为“Auto Calculation of Coherent Frequency”功能生成的“ADC Input Target Frequency”中的新值。
- 确保将显示模式设置为“Frequency”。
- 点击“Capture”按钮执行数据采集。结果应类似于图 4-2 中所示的结果。
用户现在可以更改其他参数并执行另一次采集,从而观察不同频率、幅度和其他格式(如代码或位)条件下的 ADC 输出。

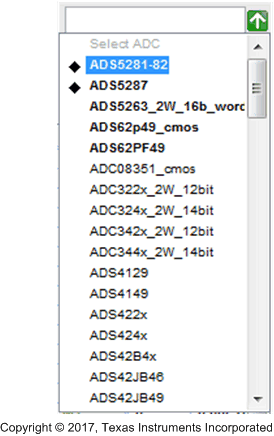

加载固件后,如果用户点击器件选择窗口中的下拉箭头,则 GUI 将通过在器件名称前面添加黑色菱形来指示可以将哪个 ADC EVM 与这次加载的固件一起使用,如图 4-3 所示。只要用户未将 TSW1400 断电,无需再次加载固件即可测试任何一个具有黑色菱形标记的器件。当前固件支持的器件带有黑色菱形标记。
