4.1 硬件连接概述 – MCT8316ZTEVM

图 4-1 显示了 MCT8316ZTEVM 评估模块的主要模块。MCT8316ZTEVM 设计用于 4.5V 至 36V 的输入电源 VBAT。MCT8316Z 包括三个集成半桥，并实现了有传感器梯形控制算法，使旋转电机的峰值电流高达 8A。它还集成了一个可调降压稳压器，可以支持多种类型的霍尔传感器配置，或用于为外部电路供电。

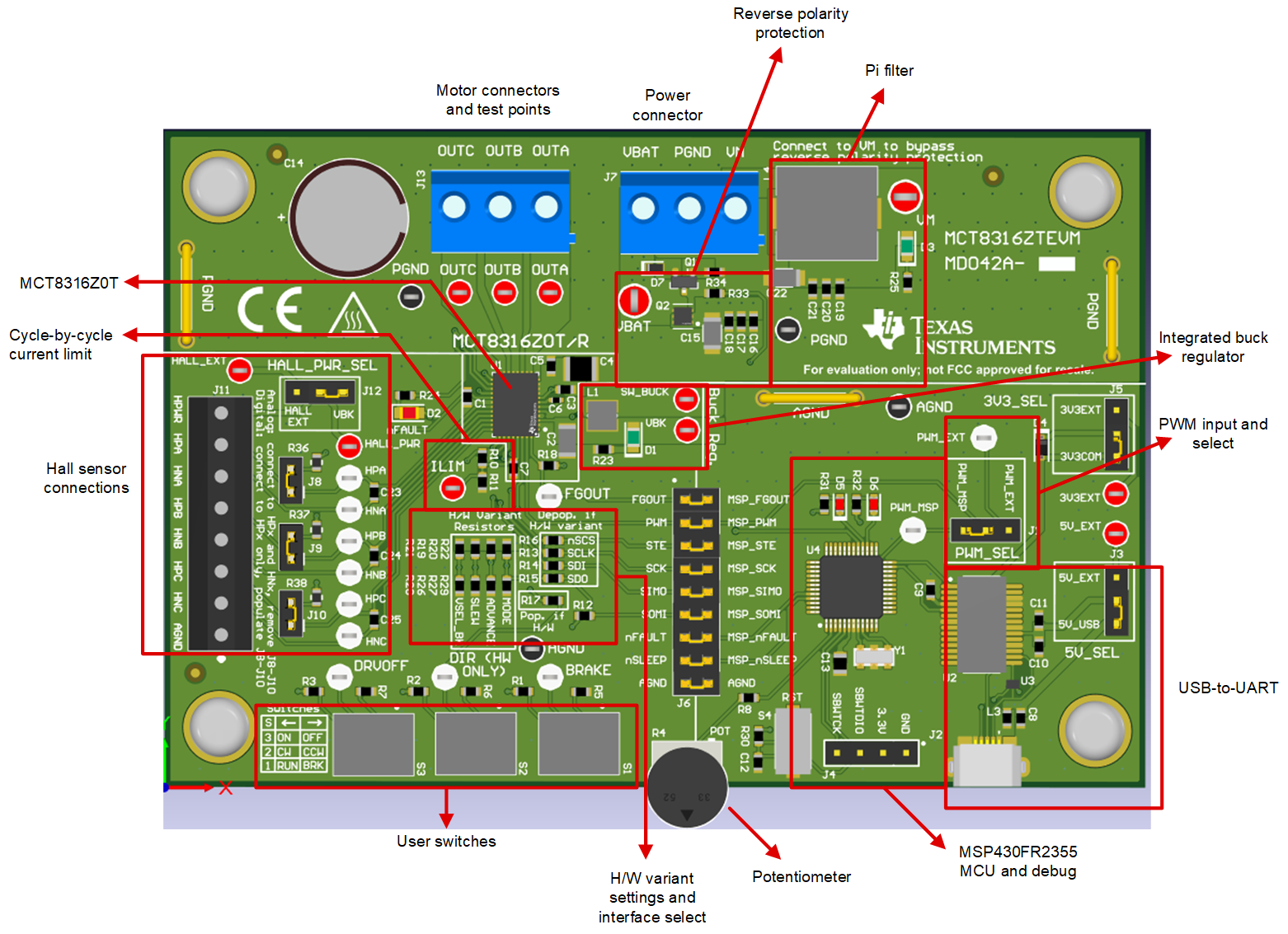

GUID-20210126-CA0I-0CZM-G3K2-HFZWQ8PJN8RL-low.png图 4-1 MCT8316ZTEVM 主要硬件模块
