5.1.3.2.1 GUI 结果页面

点击结果数据图标GUID-20211108-SS0I-8MZ7-XZQP-GHG61NDLT8SQ-low.png，查看结果页面。此屏幕显示 TMAG5328 OUT 引脚的状态。请记住在 Registers（寄存器）页面上将“Auto Read”（自动读取）选项设为“As fast as possible”（尽可能快），以查看此引脚上的结果（请参见Topic Link Label5.1.3.2）。

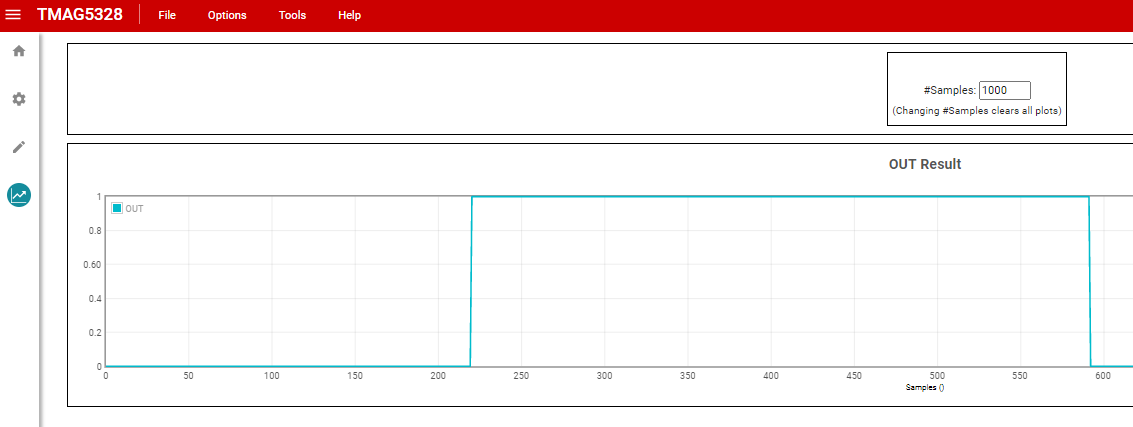

图 5-9 展示了 OUT 波形的示例图。如果 TMAG5328 OUT 引脚处于高电平状态（LED 灭），图中将显示“1”。如果引脚处于低电平状态（LED 亮），图中将显示“0”。图中存储的样本数量可以修改，方法是调整屏幕顶部的“1000”，替换为所需的样本数量，然后点击 Enter（回车）。另外，点击 SAVE PLOT（保存图）按钮可将此图导出。

GUID-20211108-SS0I-3NGD-GXL3-QDZPFP2PHVTZ-low.png图 5-9 TMAG5328 GUI 结果页面.
