迎面线性位移演示

TMAG5328EVM 套件中包含一个 3D 打印的迎面线性位移模块(具有一个嵌入式磁体)。连接 TMAG5328EVM 后,该模块会产生一个 TMAG5328 可感应到的磁场。该模块包含两个部分:螺钉和基座。基座与 EVM 相连,而螺钉置于基座内部。一个磁体嵌入螺钉中,产生的磁场可由 TMAG5328 感应到。图 5-22 展示了该模块中不同组件的分解图。

GUID-20211108-SS0I-LDTK-F44M-RLSR29HQNNZX-low.png图 5-22 迎面线性位移连接的分解图.

螺钉在基座内顺时针旋转时,磁体逐渐接近 TMAG5328,感应到的磁通密度会因此增加。螺钉在基座内逆时针旋转时,螺钉逐渐远离 TMAG5328,感应到的磁通密度会因此减少。

若要将此模块与 TMAG5328EVM 搭配使用,请执行以下步骤:

  1. 将模块基座连接到 TMAG5328EVM(请参见图 5-23)。
    GUID-20211108-SS0I-RVB0-HKSM-C8H1ZW9NFV13-low.png图 5-23 基座连接到 TMAG5328EVM.

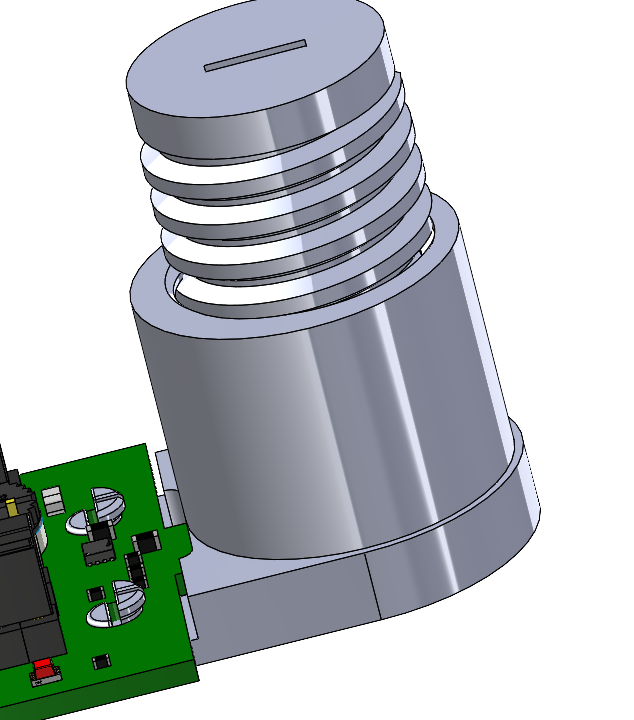

  2. 将螺钉放在基座顶部(请参见图 5-24)。螺钉接近基座顶部时,感应到的磁通密度将接近 2mT。
    GUID-20211108-SS0I-F12D-DMB1-DZ6Q0MF7PF7G-low.png图 5-24 将螺钉放在基座顶部.
  3. 将螺钉放在基座顶部后,顺时针旋转螺钉,使螺钉及其中嵌入的磁体接近 TMAG5328。顺时针转动螺钉后,当 TMAG5328 感应到的磁通密度大于所设的 BOP 时,其 OUT 引脚将置于低电平。将螺钉完全旋入基座后(请参见图 5-25),感应到的磁通密度将大于 TMAG5328 支持的 15mT BOP 的最大值,因此 TMAG5328 OUT 引脚将置于低电平,而 LED D1 将亮起。
    GUID-20211108-SS0I-KDD4-3BTK-BXGQG83PQMT8-low.png图 5-25 螺钉完全拧入基座.

有关迎面线性位移连接的更多信息,请参阅迎面线性位移 3D 连接用户指南
