5.2 粗调组合确定

确定适当粗调组合的最终目标是让系统在保持恒定色点的同时实现 5000:1 的调光比。应选择足够独特的粗调组合，这样系统输出中就不会出现亮度间隙，但在实践中应尽量减少这种间隙以缩短校准时间。在新的基于 DLP3030-Q1 的 PGU 上确定粗调组合时会出现三个主要问题。

  • 输出亮度出现间隙
  • 相邻粗调组合之间重叠过多
  • 实现最低亮度目标
这些问题可以通过策略性调整粗调组合来解决。

GUID-EFDE9E40-D1E6-4019-9843-ED2AFC95348A-low.png图 5-2 消除粗调组合之间的亮度间隙

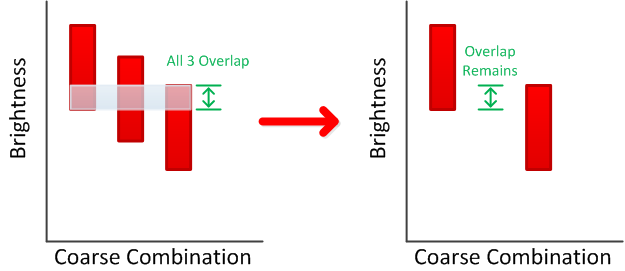

GUID-38684C08-B290-4F05-B268-9FA63443D552-low.png图 5-3 去除高度重叠的粗调组合以缩短校准时间
GUID-2D74290E-EC23-4FF1-AA1D-6ED067AC0E32-low.png图 5-4 更改粗调组合参数以更改最大和最小亮度范围。增加 LDC 指数、增加光学反馈增益或减小电流限制以降低单个粗调组合的最小亮度。
