ZHCU961A March   2018  – April 2022 DLP3030-Q1



  1.   引言
    1.     商标
    2.     用途
    3.     术语和缩写
    4.     参考文献
  2. 1校准目的
    1. 1.1 校准目的
    2. 1.2 校准目标
  3. 2校准软件和工具
    1. 2.1 校准软件和工具
  4. 3校准装置
    1. 3.1 校准设置
  5. 4校准概述和原理
    1. 4.1 校准目标
    2. 4.2 校准背景信息
      1. 4.2.1 校准文件参数
      2. 4.2.2 粗调参数组合
    3. 4.3 校准过程
      1. 4.3.1 前期校准准备工作：粗调组合确定
      2. 4.3.2 温度表征
      3. 4.3.3 生产 PGU 校准
  6. 5前期校准准备工作
    1. 5.1 前期工作概述
    2. 5.2 粗调组合确定
    3. 5.3 策略性调整粗调组合参数
      1. 5.3.1 LDC 指数
      2. 5.3.2 光学传感器反馈增益
      3. 5.3.3 电流限制
    4. 5.4 粗调组合策略
  7. 6校准过程
    1. 6.1 校准过程概述
    2. 6.2 校准扫描设置和粗调组合
    3. 6.3 温度表征
    4. 6.4 生产 PGU 校准
    5. 6.5 生成校准文件
  8. 7修订历史记录

5.1 前期工作概述

前期校准准备工作包括确定系统将使用的粗调组合，以及在 ACP 校准工程中输入这些组合，如图 5-1 所示。这是自动生成的校准文件的大纲，也是校准过程的起点。确定适当的粗调组合将改善系统校准并确保系统性能。

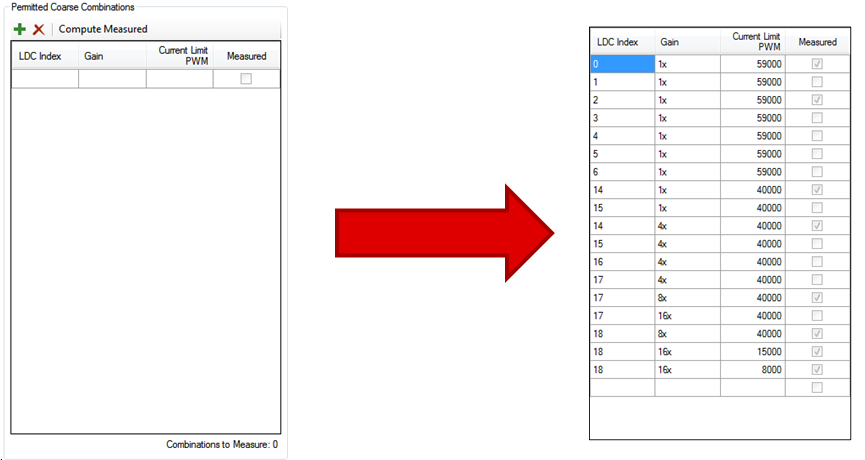

GUID-BD5333EB-4AFA-4027-BDA6-6221EC600C1B-low.png图 5-1 填充粗调组合列表
