3.2.2.2 单通道配置

对于 100kΩ 上拉电阻器，将构建仅连接一个通道的单通道配置。机械开关关闭。上拉电阻为 100kΩ。然后，执行断线检测。图 3-6 显示了一个示波器截图，其中示波器的通道 2 连接到一个 ISO1211 通道 (V_cap) 的输入电容器 CIN，通道 1 连接到同一 ISO1211 (ChOut) 的 OUT 引脚。图 3-7 显示放大到 图 3-6。

TIDA-01509 单次断线检测，Rpullup = 100kΩ - V_cap (2)，ChOut (1)图 3-6 单次断线检测，Rpullup = 100kΩ - V_cap (2)，ChOut (1)

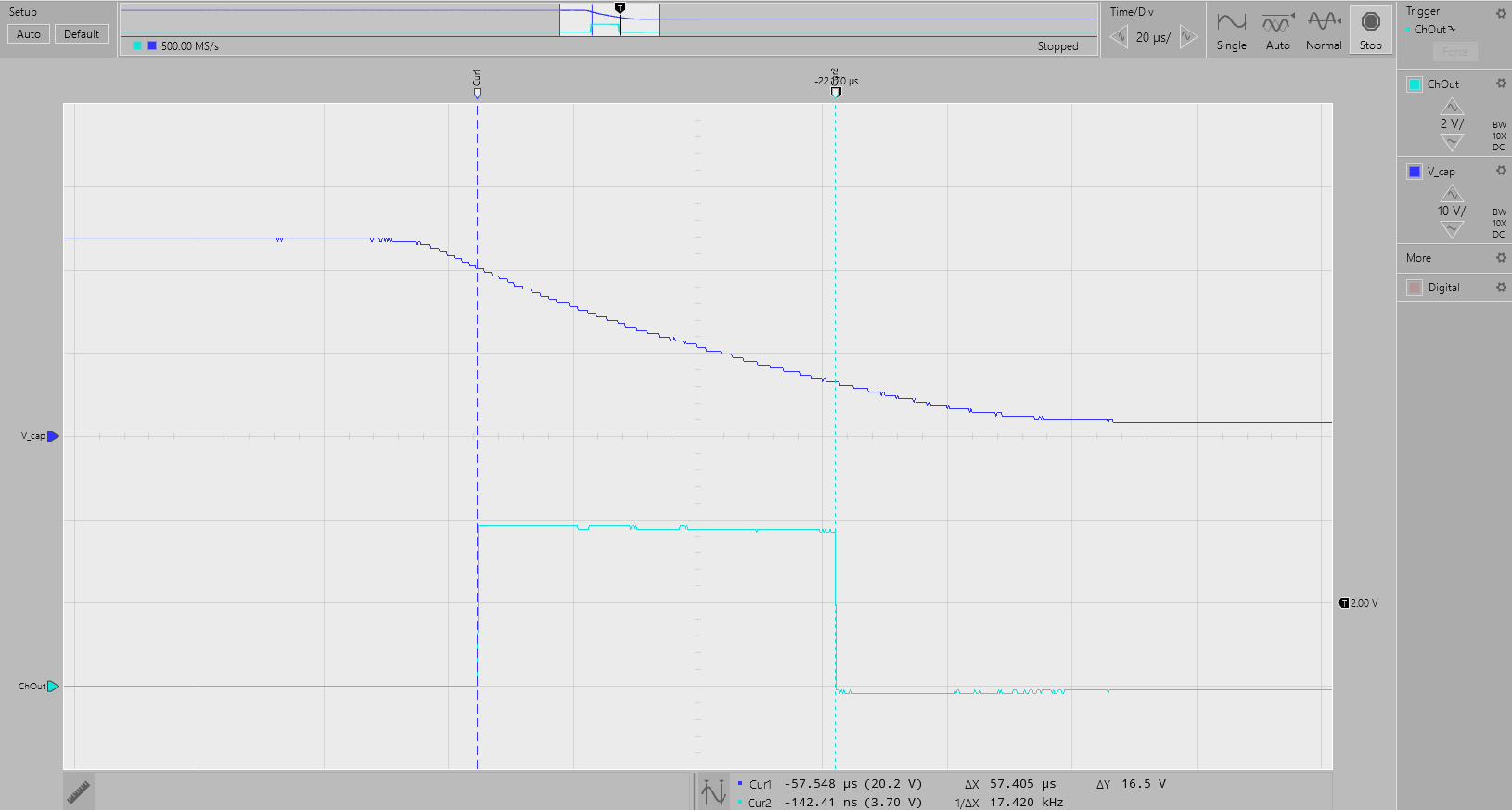

TIDA-01509 放大 图 3-6 - V_cap (2)，ChOut (1)图 3-7 放大 图 3-6 - V_cap (2)，ChOut (1)

现在，CIN 的充电只需要大约 3ms。这个时间是预料之中的，因为现在的上拉电阻比以前小得多 (100kΩ <=> 800kΩ)。此外，输入电容器上的最大电压现在为 23.6V，产生的脉冲长度为 57µs。

由于使用的元件更少，系统中的泄漏更少，流过的电流也更小。因此，上拉电阻器上的压降更小。此外，电容器上还存储了更多的能量 (EC = 1/2 × C × U2)，这使得输出脉冲更长。此外，在电容器放电的同时，还有额外的电流流过上拉电阻器，而上拉电阻器同时也在为电容器充电。与 800kΩ 相比，仅使用 100kΩ 的上拉电阻器时，此电流也更高。

图 3-5 显示了相同单通道配置的示波器截图。但是，现在电源电压仅为 14.9V。电容器中仍存储能量，因此 ISO1211 的输出端会产生脉冲。但是，由于输入电压较低，输出脉冲现在会降低至 15µs。

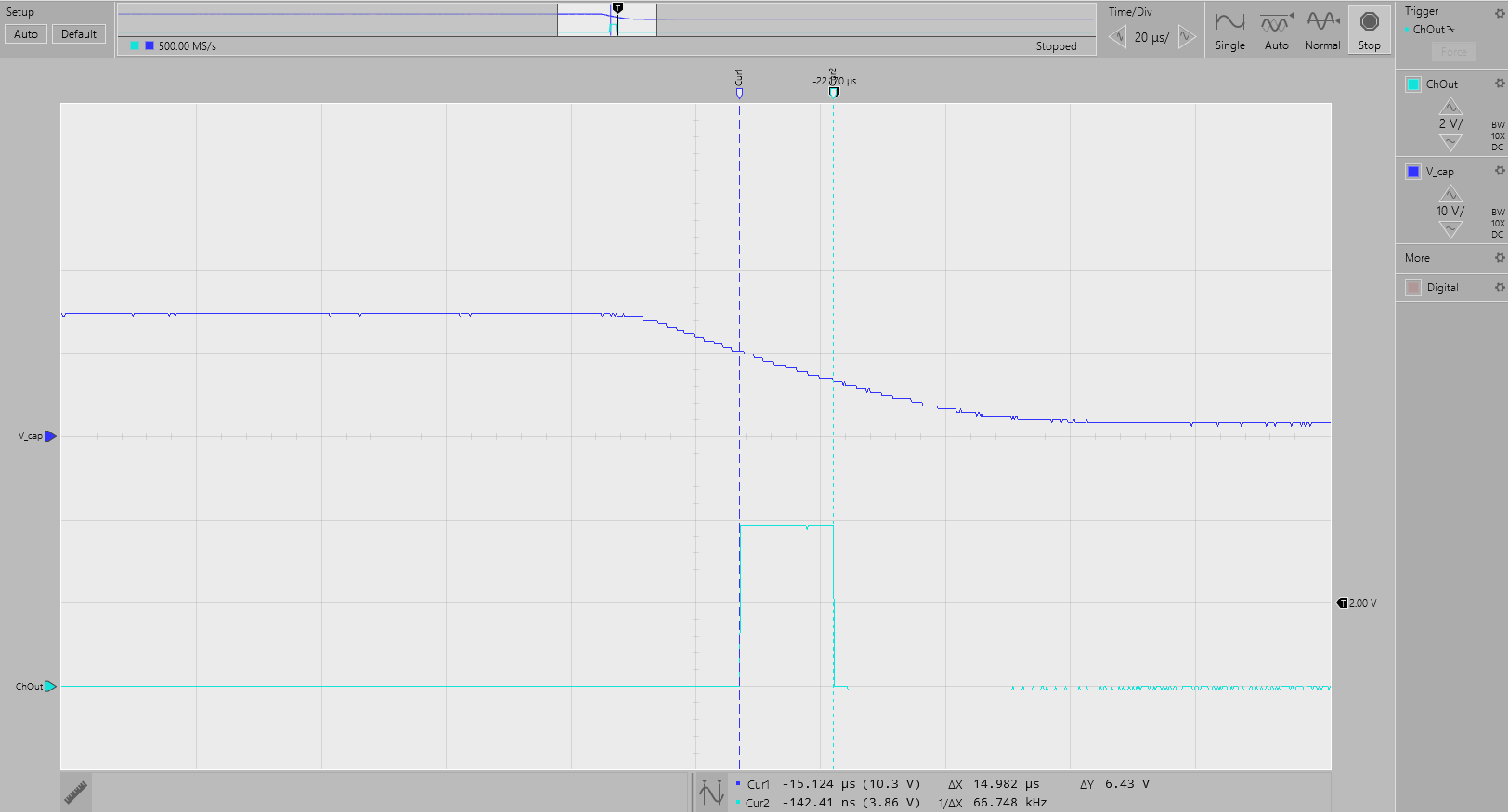

TIDA-01509 单根断线检测，V = 14.9V，Rpullup = 100kΩ - V_cap (2)，ChOut (1)图 3-8 单根断线检测，V = 14.9V，Rpullup = 100kΩ - V_cap (2)，ChOut (1)
