2.3.2 断线检测

断线检测针对单通道配置进行说明。这表明仅使用 ISO121x 器件的一个通道。只需一个额外的光耦仿真器开关。电路的其余部分保持不变。如 图 2-6 所示，光耦仿真器开关必须置于各 ISO121x 通道的 FGND 引脚和现场接地输入端之间。

为了实现断线检测功能，当导线完好无损时，即使输入状态为 “0”，也会有小电流对 CIN 充电。之所以作出这一假设，是因为 IEC61131-2 允许 1 类、2 类和 3 类输入端在 “0” 状态下的电流高达几 mA（请参阅 图 2-7）。

这只适用于供电的现场设备，而不适用于简单、独立的机械开关等无源输入。此外，供电器件的输出端必须具有一个连接到其电源的上拉电阻器。

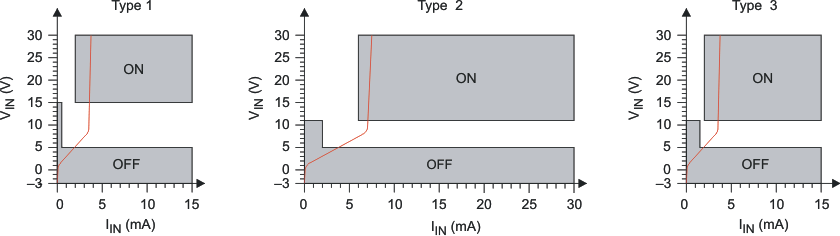

TIDA-01509 IEC 61131-2 1 类、2 类和 3 类接近开关的开关特性图 2-7 IEC 61131-2 1 类、2 类和 3 类接近开关的开关特性

断线检测序列的工作原理如下：

  1. 正常运行时，输入通道的现场接地引脚 FGND 通过光耦仿真器开关与实际现场接地相连。
  2. 光耦仿真器开关通过将其控制线路切换为低电平来打开。
  3. 控制线路再次切换为高电平以关闭光学开关。
  4. 随后会读取 ISO121x 通道的输出状态。如果连接了导线，则通道的输出状态将为 “1”。输入状态 “1”和 “0” 也是如此。但是，如果导线断开，则相应通道的输出状态始终为 “0”。

有关这些不同情况的更多信息，请参阅 节 2.3.2.1 至 节 2.3.2.3。其中，Break FGND 表示光学开关的控制状态（0V 表示开关关闭，3.3V 表示开关打开），IN 表示来自现场设备的输入信号，CIN 表示输入电容器上的电压，OUT 表示 ISO121x 的输出状态。相应的时间用括号 (tx) 表示。
