RRCX.A | 通过进位 20 位操作数右旋 | ||
RRCX.[W] | 通过进位 16 位操作数右旋 | ||
RRCX.B | 通过进位 8 位操作数右旋 | ||
语法 | RRCX.A Rdst | ||
RRCX.W Rdst | |||
RRCX Rdst | |||
RRCX.B Rdst | |||
RRCX.A dst | |||
RRCX dst 或 RRCX.W dst | |||
RRCX.B dst | |||
操作 | C→MSB→MSB-1→ ...LSB+1→LSB→C | ||

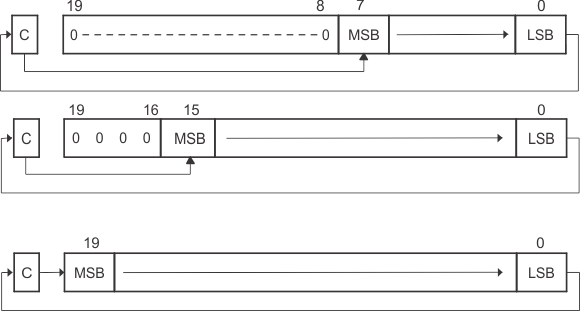

说明 | 针对目的操作数的寄存器模式:如图 4-50所示,目的操作数右移一个位位置。字指令 RRCX.W 清除位 Rdst.19:16,字节指令 RRCX.B 清除位 Rdst.19:8。进位位 C 被移入 MSB,而 LSB 被移入进位位。 | ||
针对目的操作数的所有其它模式:如图 4-51所示,目的操作数被算术右移一个位位置。进位位 C 被移入 MSB,而 LSB 被移入进位位。除立即模式之外的所有寻址模式可在整个存储器内使用。 | |||
状态位 | N: | 如果值为负则置 1 | |
.A: dst.19=1,如果 dst.19=0 则复位 | |||
.W: dst.15=1,如果 dst.15=0 则复位 | |||
.B: dst.7=1,如果 dst.7=0 则复位 | |||
Z: | 如果结果为零则置 1,否则复位 | ||
C: | 从 LSB 载入 | ||
V: | 复位 | ||
模式位 | OSCOFF,CPUOFF 和 GIE 不受影响。 | ||
示例 | 地址 EDE 上的 20 位操作数被右移一个位置。将 1 载入 MSB。 |
SETC ; Prepare carry for MSB
RRCX.A EDE ; EDE = EDE » 1 + 80000h
示例 | R6 中的字被右移 12 个位置。 |
RPT #12
RRCX.W R6 ; R6 = R6 » 12.R6.19:16=0
