5.6 典型特性

VPIN = VAVIN = 12V，TA = 25°C，fsw = 325kHz（对于 VOUT = 0.5V 至 0.8V），fsw = 550kHz（对于 VOUT = 1.0V 至 1.5V）

TPSM8D6C24 TPSM8D6C24 效率与输出电流间的关系
VIN = 5V VCC = 内部
图 5-1 TPSM8D6C24 效率与输出电流间的关系
TPSM8D6C24 TPSM8D6C24 效率与输出电流间的关系
VIN = 12V VCC = 内部
图 5-3 TPSM8D6C24 效率与输出电流间的关系
TPSM8D6C24 TPSM8D6C24 功率耗散与输出电流间的关系
VIN = 5V VCC = 内部
图 5-5 TPSM8D6C24 功率耗散与输出电流间的关系
TPSM8D6C24 TPSM8D6C24 功率耗散与输出电流间的关系
VIN = 12V VCC = 内部
图 5-7 TPSM8D6C24 功率耗散与输出电流间的关系
TPSM8D6C24 输出电压与结温间的关系
VOUT_COMMAND = 1V
图 5-9 输出电压与结温间的关系
TPSM8D6C24 非开关输入电流 (IAVIN)与结温间的关系

图 5-11 非开关输入电流 (IAVIN)
与结温间的关系

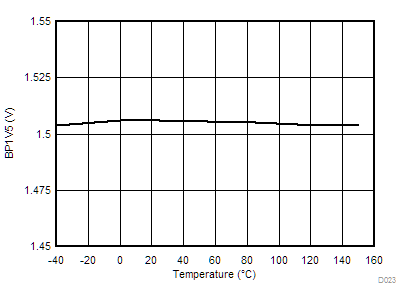

TPSM8D6C24 BP1V5 电压与结温间的关系
IBP1V5 = 2mAVPVIN = VAVIN= 12V
图 5-13 BP1V5 电压与结温间的关系
TPSM8D6C24 关断电压与结温间的关系图 5-15 关断电压与结温间的关系
TPSM8D6C24 TPSM8D6C24 效率与输出电流间的关系
VIN = 5V VCC = 外部 5V
图 5-2 TPSM8D6C24 效率与输出电流间的关系
TPSM8D6C24 TPSM8D6C24 效率与输出电流间的关系
VIN = 12V VCC = 外部 5V
图 5-4 TPSM8D6C24 效率与输出电流间的关系
TPSM8D6C24 TPSM8D6C24 功率耗散与输出电流间的关系
VIN = 5V VCC = 外部 5V
图 5-6 TPSM8D6C24 功率耗散与输出电流间的关系
TPSM8D6C24 TPSM8D6C24 功率耗散与输出电流间的关系
VIN = 12V VCC = 外部 5V
图 5-8 TPSM8D6C24 功率耗散与输出电流间的关系
TPSM8D6C24 开关频率与结温的关系

图 5-10 开关频率
与结温的关系
TPSM8D6C24 VDD5 电压与结温间的关系
IVDD5 = 10mAVPVIN = VAVIN= 12V
图 5-12 VDD5 电压与结温间的关系
TPSM8D6C24 导通电压与结温间的关系
(35h) VIN_ON = 2.75V
图 5-14 导通电压与结温间的关系
TPSM8D6C24 EN/UVLO 阈值与结温间的关系图 5-16 EN/UVLO 阈值与结温间的关系
