3.3.3.1 仿真结果（非功能性焊盘影响）

本节提供了非功能性焊盘影响的仿真结果：

  • 图 3-10：中间层中带和不带 NFP 的焊盘堆叠结构
  • 图 3-11：带和不带 NFP 的回波损耗 (S11)
  • 图 3-12：带和不带 NFP 的 TDR 阻抗仿真结果

NFP 会严重影响回波损耗性能，开发人员建议移除未连接的层上的非功能性焊盘。

带和不带 NFP 的焊盘堆叠结构图 3-10 带和不带 NFP 的焊盘堆叠结构
带和不带 NFP 的回波损耗 (S11) 比较图 3-11 带和不带 NFP 的回波损耗 (S11) 比较

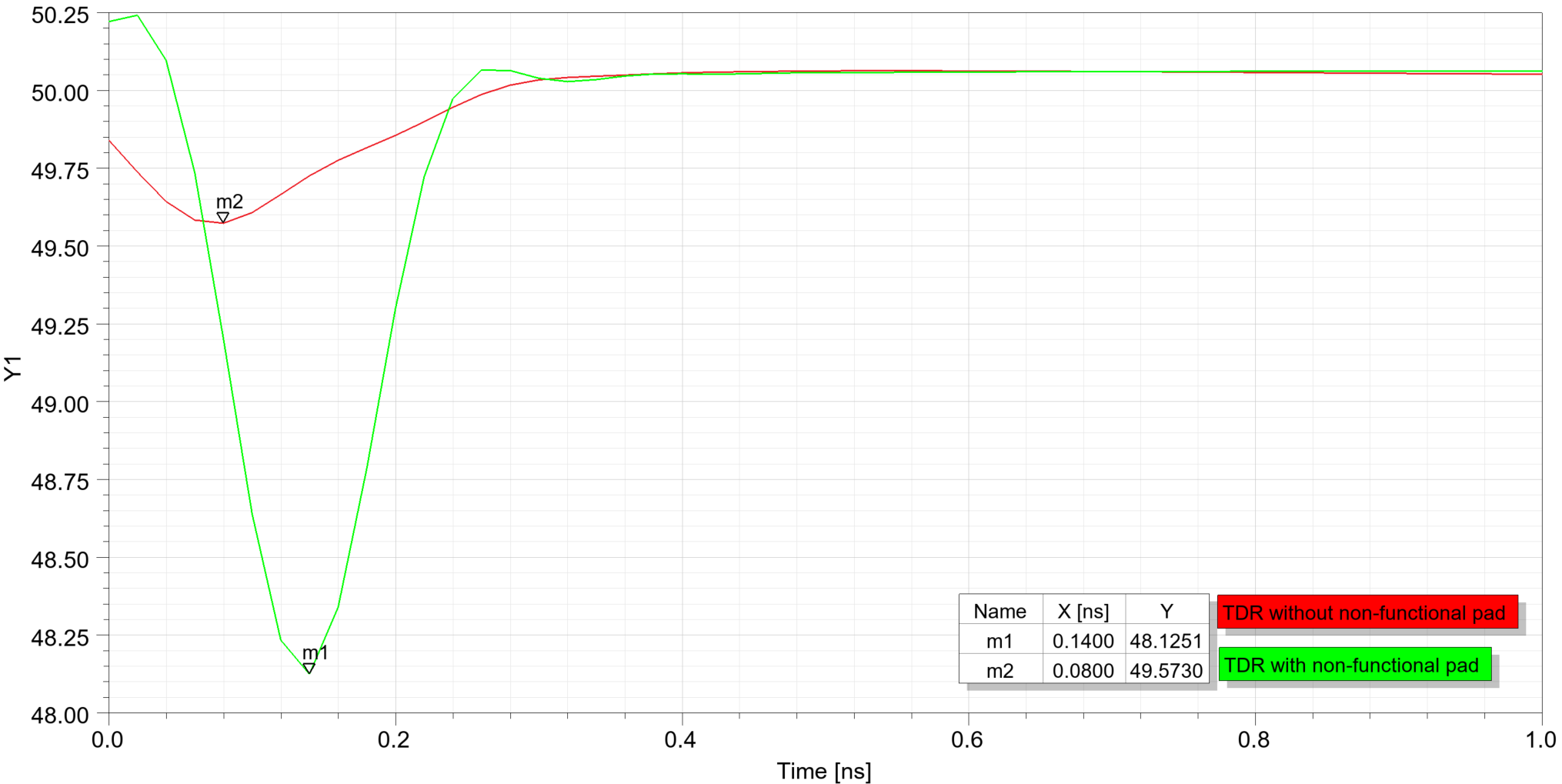

带和不带 NFP 的 TDR 阻抗比较图 3-12 带和不带 NFP 的 TDR 阻抗比较

关于穿孔连接器封装的核心建议：

  • 开发人员强烈建议根据电路板堆叠结构来仿真连接器尺寸。
  • 连接器信号过孔反焊盘尺寸是阻抗控制的主导因素；在设计中需要仔细考量。
  • 添加周围接地过孔时，接地过孔间距也会影响阻抗，需要加以考虑。
  • 移除未使用的层上的 NFP。
  • 遵循连接器供应商提供的封装尺寸建议。
