3.3.1.1 使用 Ansys® HFSS 的仿真结果

本节展示了使用 Ansys HFSS 的仿真结果：

  • 图 3-5：穿孔连接器信号过孔的仿真模型
  • 图 3-7：使用不同连接器过孔反焊盘尺寸的回波损耗 (S11) 仿真结果
  • 图 3-7：使用不同连接器过孔反焊盘尺寸的 TDR 阻抗仿真结果

反焊盘尺寸过大和不足都会导致信号阻抗显著降低或增加，并导致回波损耗降低。

在本设计示例中，反焊盘的直径为 42mil，可减少阻抗变化并提高回波损耗性能。

穿孔连接器信号过孔的仿真模型图 3-5 穿孔连接器信号过孔的仿真模型

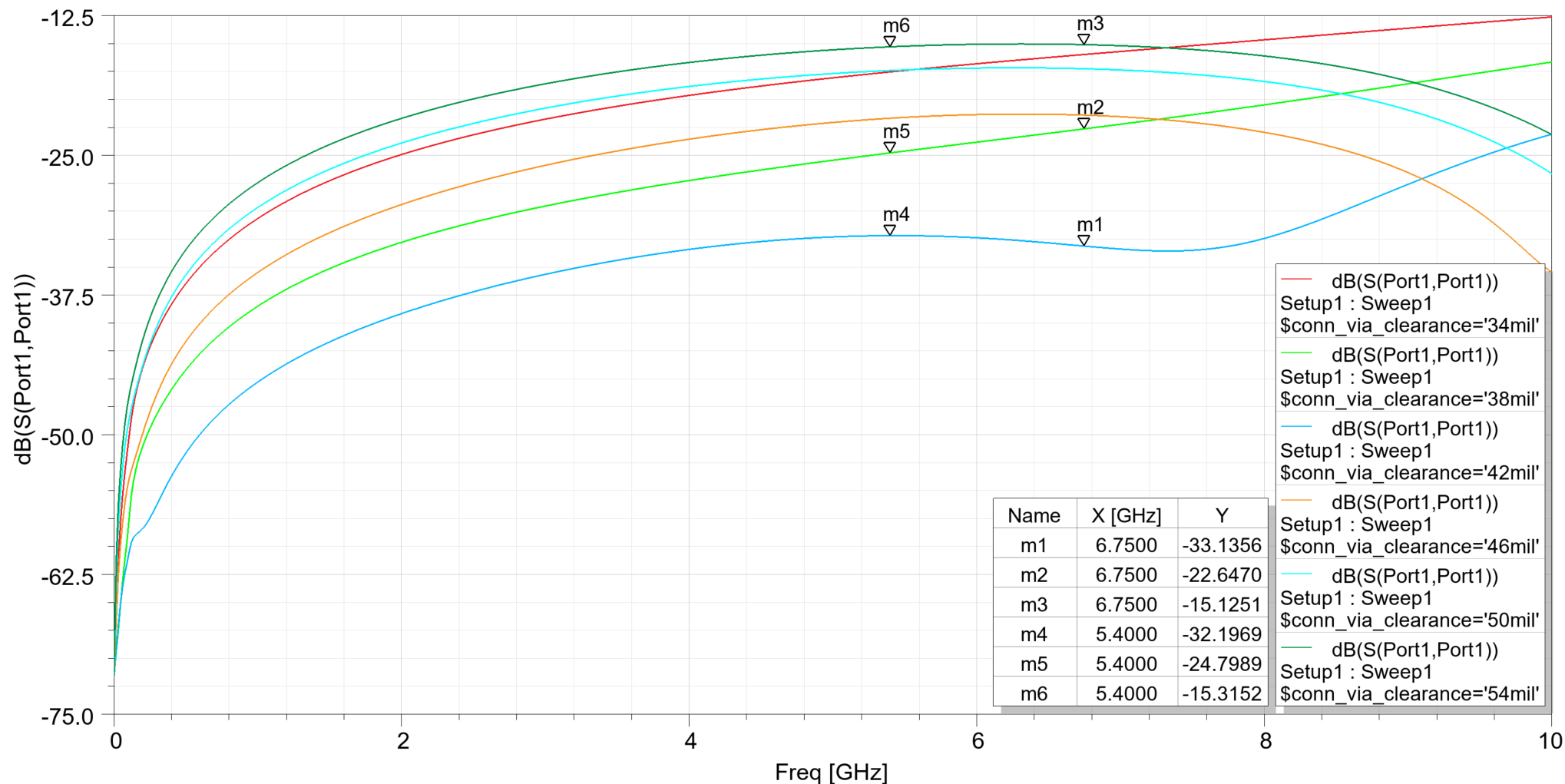

使用不同连接器过孔反焊盘尺寸的回波损耗 (S11)图 3-6 使用不同连接器过孔反焊盘尺寸的回波损耗 (S11)
使用不同连接器过孔反焊盘尺寸的 TDR 阻抗图 3-7 使用不同连接器过孔反焊盘尺寸的 TDR 阻抗
