2 应用手册中包含的器件：封装引脚排列和规格兼容性

LM75/TMP1075 系列温度传感器中包含 14 种器件。图 2-1 比较了器件间不同可用封装选项的尺寸。表 2-1 介绍了可用于图 2-1 中 75 温度传感器的相应封装。

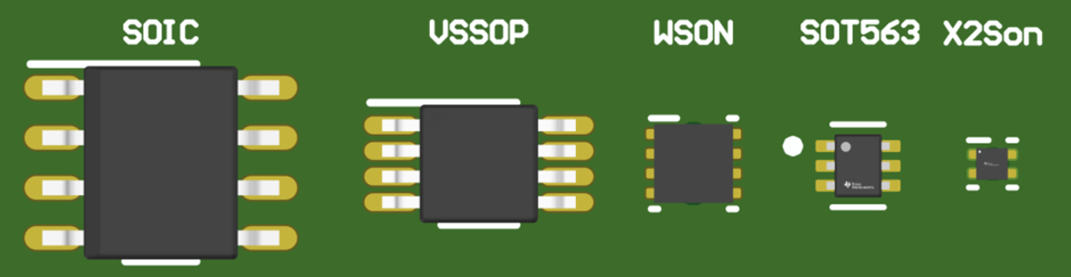

GUID-DD88F4C7-6EE2-4A41-B132-72B79329A807-low.png图 2-1 封装尺寸比较
表 2-1 每种封装类型可用的器件
SOICVSSOPWSONSOT-563X2SON
TMP1075、TMP275、TMP175、TMP75、TMP75B、TMP75C、LM75A、LM75B、TMP175-Q1、TMP75-Q1、TMP75B-Q1、TMP75C-Q1TMP1075、TMP275、TMP175、TMP75、TMP75B、TMP75C、LM75A、LM75B、TMP175-Q1、TMP75-Q1、TMP75B-Q1、TMP75C-Q1TMP1075TMP1075N、TMP112、
TMP112-Q1		TMP110、
TMP112

本部分重点介绍了 TI 较新的温度传感器以及提供切换到 TMP1075、TMP110 或 TMP112-Q1 时要考虑的硬件要求相关信息的表格。
