转换为温度

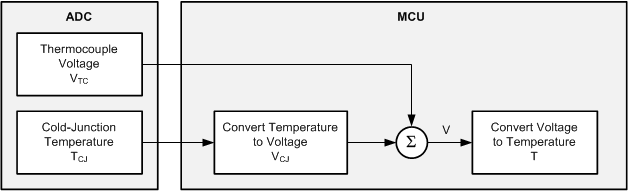

转换来自 ADC 的数据需要测量热电偶电压和冷端温度。通常情况下,每个参数的测量是交错进行的,旨在确保两者的测量都是精确的。图 1-7 中的流程图展示了根据 ADC 测量值确定热电偶实际温度的转换方法。

GUID-BFD697EE-2FD7-48DB-9554-56B046621EE7-low.gif图 1-7 热电偶和冷端测量值转换为温度

如前所述,冷端温度 (TCJ) 首先转换为热电电压 (VCJ)。然后,将此电压与 ADC 测量的热电偶电压相加,其中
V = VCJ + VTC。该电压总和会转换为温度以确定热电偶传感器的温度。

通过节 1.2.2中所述的多项式方程可以计算从温度到电压或从电压到温度的转换。系数可以存储在微控制器中,以便在每次 ADC 转换时进行这些计算。

处理器密集型计算的替代方法是使用查找表对这些多项式进行简单的线性插值。温度和电压范围可以均匀地分解以进行转换。使用 ADS1118 进行精密热电偶测量 介绍了如何使用具有不同表格条目数的查找表来计算热电偶温度。图 1-8 展示了在 0°C 至 +500°C 内使用查找表对 K 型热电偶进行线性插值时的预期转换误差。当查找表条目数超过 16 时,精度的提高越来越小。

GUID-BC8A2CD6-C337-4148-8D3A-D26C81E193B9-low.png图 1-8 使用各种查找表时的插值误差比较
