1.4.2 偏置热电偶

计算 PGA 增益后，可考虑 PGA 共模输入范围。许多 PGA 的实现方式与仪表放大器的前端类似。这就要求输入的共模电压必须处于 PGA 工作范围内。随着 PGA 增益的增加，共模输入电压会受到限制，因此放大器输出不会进入正电源轨或负电源轨。如需了解特定的绝对或共模输入电压范围，请参阅器件数据表。在大多数情况下，将输入设置为模拟电源电压的中点可确保热电偶处于 PGA 的范围内。

热电偶需要偏置来设置传感器电压直流工作点。有多种方法可以偏置热电偶。热电偶偏置较常用的方法是使用连接到热电偶任一端的大电阻，如图 1-5 所示。然后，将电阻的另一端连接到任一电源。该方法假设这些电阻相等且热电偶电压相对较小，因此将热电偶工作电压设置为 1/2 Vs。

GUID-428A3390-07DC-4297-B077-AEAC3FC18056-low.gif图 1-5 使用电阻偏置热电偶

电阻值通常选择在 500kΩ 至 10MΩ 之间，具体大小取决于输入电流。不同的 ADC 具有不同大小的输入电流。如果电阻过高，则与电阻的 ADC 输入电流相比，偏置电流会变得过小。选择电阻值时应考虑 ADC 输入电流，因为这可能会使偏置点偏移。

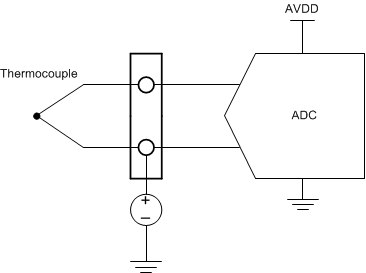

如果热电偶引线较长，则电阻偏置可能会产生额外的误差。长阻性引线将与偏置电流相互影响，从而在测量中产生电压误差。在另一种偏置方法中，热电偶负极引线连接到一个已知电压源，如图 1-6 所示。使用电压源可消除流经热电偶的偏置电流。只会保留 ADC 输入电流，但通常会下降几个数量级。在许多情况下，可使用 ADC 基准或外部基准进行偏置。同样，许多 ADC 都有一条 VBIAS 线路，此线路可用于通过 ADC 的输入多路复用器将特定模拟输入连接到电压发生器。

GUID-A6662BBE-AF7E-4C85-8E57-9D7865623E0B-low.gif图 1-6 使用电压偏置热电偶

同样，如果 ADC 使用双极电源，则负热电偶输入可接地。通过接地可以在电源的中点建立输入并将偏置点设置在 PGA 输入范围内。

无论如何，所有这些方法都会为热电偶测量建立一个直流工作点。本应用手册的许多后续章节将讨论用于偏置热电偶的不同电路拓扑。
