A.1 ADC 输入建立的机制

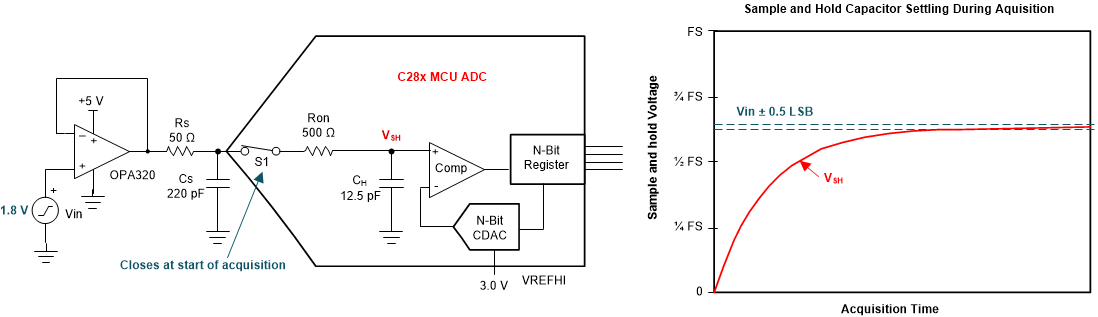

要将检测到的模拟电压转换为数字转换结果，ADC 必须首先在其采样保持电路 (S+H) 中准确捕获施加的输入电压。如图 7-1 所示，这需要在配置的采集窗口时间（也称为 S+H 时间）内，将内部 ADC S+H 电容器 (Ch) 充电至所施加电压的某个可接受容差（通常为 0.5LSB）范围内。

GUID-37FEDD25-34F9-4E4D-A3BE-003BBD8FC904-low.gif图 7-1 ADC S+H 电容器的建立

考虑到外部 ADC 驱动器电路的有限带宽和建立时间以及内部 ADC S+H 电路的建立时间，快速将 Ch 充电至所施加电压的过程会变得复杂。在图 7-1 中，驱动器显示为具有有限带宽的运算放大器 (OPA320)，驱动器电路也有意放置了源电阻 (Rs) 和源电容 (Cs)，其有限的建立时间由 RC 时间常数决定。请注意，其他电路拓扑可用于驱动 ADC，这些电路可能具有额外的元件，需要对这些元件进行建模以确保适当的建立时间。这些元件可能会意外产生寄生效应，例如传感器的输出阻抗或分压器的有效源电阻。从图 7-1 还可以看到，ADC 具有内部寄生开关电阻 (Ron)。这与 Ch 一起提供了一个会限制建立速度的额外 RC 时间常数。
