2 BSL 主机实现摘要

本应用手册介绍了两种主机的实现：一种是具有 XDS110 等接口桥接器的 PC，另一种是 MCU 或处理器。图 2-1 展示了信号连接图。

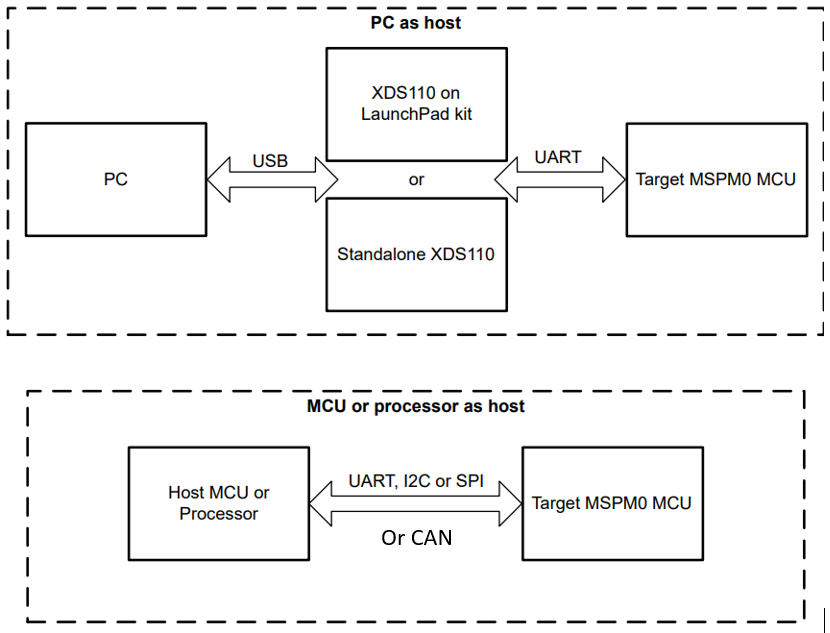

BSL 固件更新系统方框图图 2-1 BSL 固件更新系统方框图

将 PC 用作主机时，可通过一个基于 python 3 开发的 GUI 来处理下载操作。其中包含一个预编译的 Windows 可执行文件（在 Win10 64 位上测试），GUI 的源代码也包含在 SDK 中。Uniflash 也可以在 PC 端使用。

当使用 MCU 或处理器作为主机时，有一些基于 MSPM0 的演示将充当主机 MCU，来为另一个 MSPM0 器件进行固件更新。
