1.2.2 带有基于闪存的插件接口的基于 ROM 的 BSL

如果基于 ROM 的通信接口 (UART/I2C) 无法满足应用的要求，则可以根据需要修改完全开源的基于闪存的接口插件演示，例如 UART、I2C、CAN 和串行外设接口 (SPI)。插件接口演示共享了基于 ROM 的 BSL 内核，用于解析能够节省闪存的数据包。

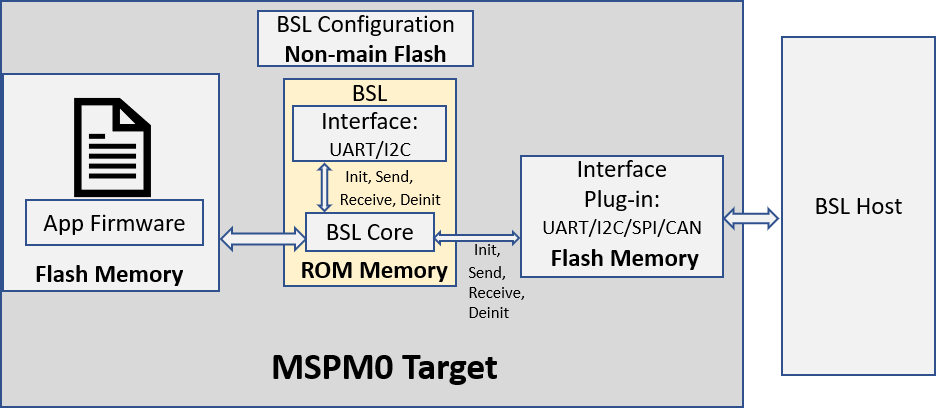

带有基于闪存的插件接口结构的基于 ROM 的 BSL图 1-4 带有基于闪存的插件接口结构的基于 ROM 的 BSL
