3.2 示例 – 使用 Sysconfig 禁用 PA18 BSL 调用引脚

NON-MAIN 配置可以使用 Sysconfig 完成。以下示例展示了如何在 NON-MAIN 闪存中禁用 PA18 BSL 调用功能，因为 PA18 用于在 NON-MAIN 中由默认设置进行 BSL 调用。如果应用程序不使用 PA18 作为 BSL 调用，则必须下拉此引脚或在 NON-MAIN 中禁用 BSL 调用功能，以避免器件在上电或复位时进入 BSL 模式。

  1. 打开 Sysconfig 并添加配置 NVM，这样会显示一个错误，以提醒您启用 NON-MAIN 闪存的风险。第 2 步中的接受配置风险可以消除错误。
    禁用 PA18 BSL 调用引脚步骤一图 3-1 禁用 PA18 BSL 调用引脚步骤一
  2. 禁用图 3-2 中显示的 PA18 BSL 调用函数，或选择图 3-3 中显示的另一个 BSL 调用引脚。
    禁用 PA18 BSL 调用函数图 3-2 禁用 PA18 BSL 调用函数

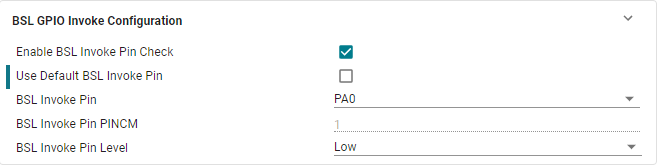

    选择其他引脚作为 BSL 调用图 3-3 选择其他引脚作为 BSL 调用
  3. 在 Code Composer Studio™ (CCS)、IAR 或 Keil 中构建工程，然后将代码下载到闪存中。下载映像的重要操作是启用 NON-MAIN 闪存擦除。例如，在 CCS 中按图 3-4 所示将此启用。

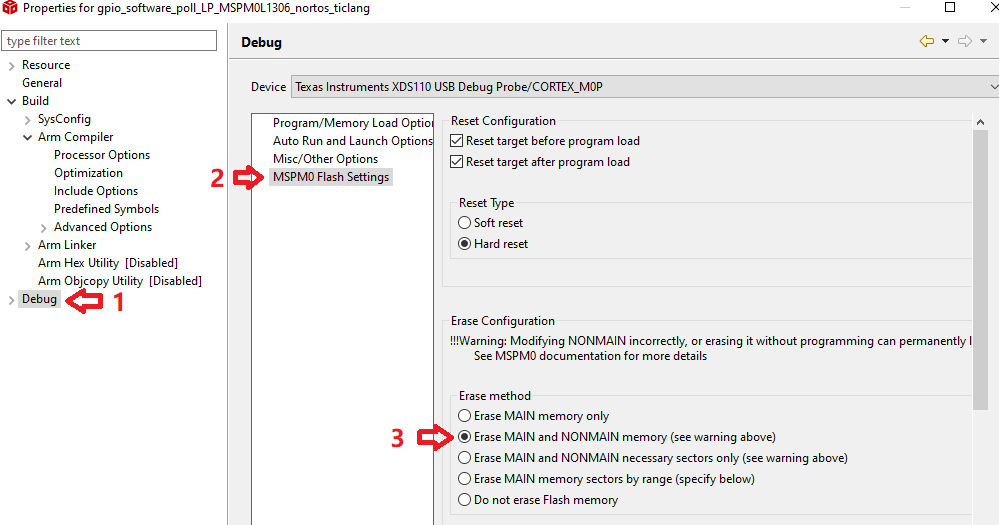

    启用 NON-MAIN 闪存擦除图 3-4 启用 NON-MAIN 闪存擦除
