6.2 由 CCS 恢复出厂设置以恢复器件

如果无法访问器件，请尝试对 CCS 恢复出厂设置以恢复器件。具体步骤如下所示：

  1. 硬件连接：带有 MSPM0 器件的 XDS110。

    所需信号：GND、SWDIO、SWCLK、NRST

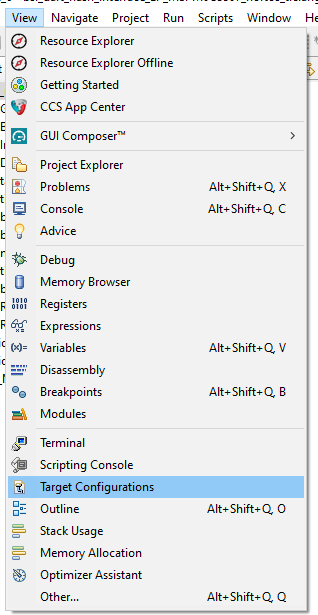

  2. 打开目标配置。
    打开目标配置图 6-1 打开目标配置

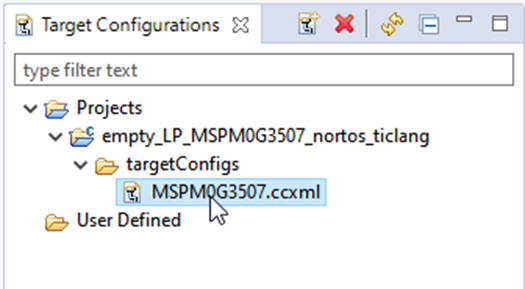

  3. 在“Target Configurations”窗口中，找到当前 MSPM0 工程并展开文件夹以查找 .ccxml 文件：
    查找 ccxml 文件图 6-2 查找 ccxml 文件
  4. 右键点击 .ccxml 文件并点击“Launch Selected Configuration”。
    启动所选配置图 6-3 启动所选配置
  5. 依次点击“Scripts”→“MSPM0G3507 Commands”→“MSPM0_Mailbox_FactoryReset_Auto”。
    使用脚本执行恢复出厂设置图 6-4 使用脚本执行恢复出厂设置
  6. 控制台显示以下内容：
    控制台中的日志信息图 6-5 控制台中的日志信息
  7. 如果这样不起作用，请尝试强制器件进入 BSL 并执行上面的步骤 b 至 e。为了强制器件进入 BSL 模式，如果您尚未在非主闪存中修改默认 BSL 调用引脚 PA18，可以在器件上电之前将 PA18 拉至高电平并使其保持高电平。如果您使用 LaunchPad，则只需在将该板连接到 PC 时按住与 PA18 连接的按钮。
