1.2.3 基于闪存的辅助 BSL

如果需要专用协议，则无法再使用基于 ROM 的 BSL 内核，可以参考辅助 BSL 演示。SDK 中提供了完全开放源码的辅助 BSL 演示，您可以使用它轻松修改协议。辅助 BSL 演示的默认协议与基于 ROM 的 BSL 相同。

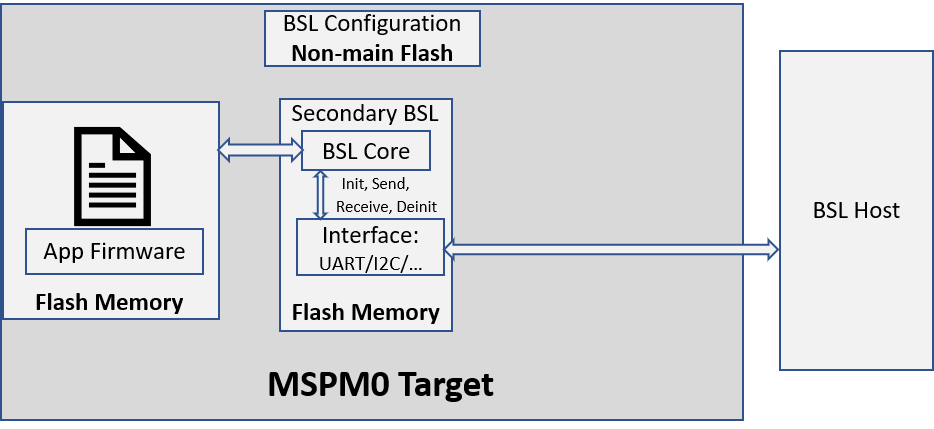

基于闪存的辅助 BSL 结构 图 1-5 基于闪存的辅助 BSL 结构

还提到了两种辅助 BSL 演示，如图 1-6 中所示。以 MSPM0G3507 为例：

辅助 BSL 设计 图 1-6 辅助 BSL 设计
  • 对于从 0x1000 开始的辅助 BSL，您可以将此项放在闪存中除 0x0 之外的任何位置。因为应用程序代码必须从 0x0 地址开始。在这种情况下，器件上电或复位时，器件会检查引导代码中的 BSL 调用条件，以决定运行应用程序代码还是 BSL 代码。此演示重复使用了基于 ROM 的 BSL 的触发资源。（硬件、软件和空白器件检测，如需更多信息，请参阅 MSPM0 引导加载程序用户指南 的第 3.2 节。）图 1-7 展示了辅助 BSL 演示执行流程。

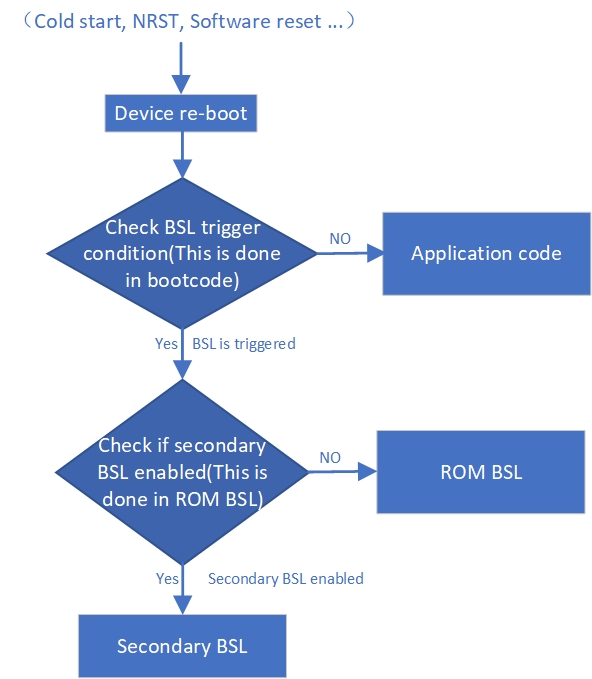

    辅助 BSL 执行流程图 1-7 辅助 BSL 执行流程
  • 对于从 0 地址开始的辅助 BSL，每次上电或复位时，MCU 都会进入辅助 BSL 中。在辅助 BSL 中，使用自定义检查判断方式来决定是保持在 BSL 中进行固件更新还是进入应用程序。此设计的优势在于，客户可以使用不限于 GPIO、空白器件检测的特殊判断方式。例如，在跳转到应用程序代码之前需要检查应用程序的 CRC，以确保应用程序代码的完整性。另一个用例是对于某些不带 ROM BSL 的 MSPM0 器件，例如 MSPM0C，我们在 SDK 中提供了与此相关的演示代码。在此演示中，检查调用条件后，如果需要跳转到应用程序，可以将 PC 设置为应用程序的起始地址。如需更多信息，请参阅节 5.3.2。还有一个演示在辅助 BSL 中使用 FreeRTOS，可实现实时固件更新。该演示意味着辅助 BSL 固件更新正在进行，而不会停止应用程序代码。有关更多信息，请参阅 MSPM0 实时固件更新 (LFU) 引导加载程序实现。
