3.1 较低电流的解决方案尺寸
TPS62802 的输出电压范围为 1.8V 至 3.3V，步长为 100mV。输出设置可以适应 1.8V 的 MCU I/O 或振荡器、2.2V 的激光驱动器偏置或 2.5V 的模拟偏置，以便为接收信号强度指示器 (RSSI) 运算放大器电路供电。此器件系列还包含其他型号，例如 TPS62801，其输出电压范围可以设置为 0.8V 至 1.55V，步长为 50mV，可用于较低的输出电压设置。
图 3-1 显示了 TPS62802 的应用原理图及其应对超小型设计的较少元件数。TPS62802 系列需要在 VSEL/MODE 引脚上提供一个电阻器，而不是通常的两个电阻器，用于设置输出电压并节省空间。

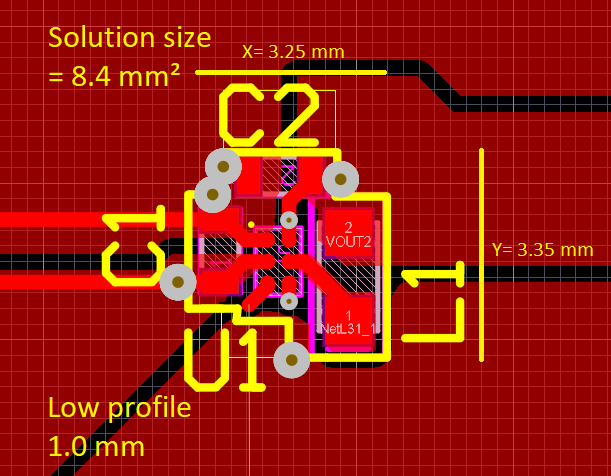

图 3-1 TPS62802 使用 VSEL 引脚来减少元件数量图 3-2 显示了 TPS62802 PCB 布局，该布局具有优化的 8.4mm2 解决方案尺寸和 1.0mm 的最大高度。表 3-1 列出了使用的元件。
图 3-2 1A TPS62802 采用小巧的解决方案尺寸为逻辑电路电源轨供电| 参考资料 | 说明 | x、y、z 尺寸 | 制造商 |
|---|---|---|---|
| U1 | 采用 WCSP 封装的 TPS62802 1A 降压转换器 | 1.05 × 0.70mm 高 0.4mm | 德州仪器 (TI) |
| L1 | DFE18SANR47MG0L 电感器 0.47µH 20%（3.1A，45mΩ） | 1.6 × 0.8mm 高 1.0mm | Murata（村田） |
| C1 | GRM155R60J475ME47D 陶瓷电容器 4.7µF 6.3V X5R 0402 | 1.0 × 0.5mm 高 0.5mm | Murata（村田） |
| C2 | CM05X5R226M06AH080 陶瓷电容器 22µF 20% 6.3V X5R 0402 | 1.0 × 0.5mm 高 0.5mm | Kyocera（京瓷） |
